구멍 변수 테이블

구멍 변수 테이블을 사용하여 표 형식으로 된 구멍 정보를 자동으로 작성할 수 있습니다. 구멍 크기와 위치와 같은 모델 정보를 입력할 열을 작성할 수 있습니다.

도면에서 구멍 변수 테이블은 지정한 원점 데이텀으로부터 선택한 구멍의 위치를 측정합니다. 각 구멍은 테이블에서 행에 해당하는 태그로 자동으로 라벨이 붙여집니다.

사각형이나 홈과 같이 원형이 아닌 구멍도 구멍으로 인식됩니다. 테이블에 해당 요소의 X 및 Y 좌표가 나열되지만 크기는 입력해야 합니다.

다른 면을 교차하는 구멍의 경우, 지오메트리가 다른 피처에 의해 중단되어 불완전한 구멍이 되므로 구멍 변수 테이블에 포함되지 않습니다. 예:

문서 속성 - 구멍 테이블과 구멍 변수 테이블 PropertyManager에서 모든 테이블의 기능과 더불어 지정할 수 있는 기능은 다음과 같습니다:

• 알파벳 또는 숫자 태그

• 같은 태그로 된 셀 합치기

• 같은 크기의 구멍으로 된 셀 합치기

• 구멍 위치의 정밀도

• 이중 치수 표시

활성 문서의 구멍 변수 테이블 옵션 지정하기

1. 도구 > 옵션 > 문서 속성 > 테이블 > 구멍을 클릭합니다.

2. 옵션을 설정한 후 확인을 누릅니다.

구멍 변수 테이블 작성하기

1. 구멍 변수 테이블 (테이블 도구 모음) 을 클릭하거나, 삽입, 테이블, 구멍 변수 테이블을 클릭합니다.

2. PropertyManager에서 옵션을 설정합니다.

3. 그래픽 영역에서, 원점으로 꼭지점을 선택합니다.

꼭지점 대신 X축과 Y축을 선택할 수 있습니다. 테이블을 삽입한 후에 원점 데이텀을 끌어 위치를 변경할 수 있습니다.

원점으로 선택된 꼭지점	X와 Y 축으로 선택된 모서리

4. 구멍 모서리선이나 모델 면을 선택하여 면 경계 내에 있는 모든 컷 로프를 포함시킵니다.



도면뷰가 실선 표시 나 은선 표시 모드로 표시되어 있을 경우에는, 구멍 변수 테이블을 포함시키기 위해 반대편 면에서 비관통 구멍을 선택 할 수 있습니다. 이러한 구멍들은 바깥면으로 레이블됩니다.

5. 테이블에 도면뷰를 추가로 포함시키려면, PropertyManager에서 다음 뷰를 클릭하고 3단계와 4단계를 반복합니다.

6. 를 클릭합니다.

7. 고정점에 붙이기를 선택하지 않았을 경우에는, 그래픽 영역에서 테이블을 배치 할 곳을 클릭합니다.

   구멍 근처에 노트가 추가된 도면에 테이블이 배치됩니다.

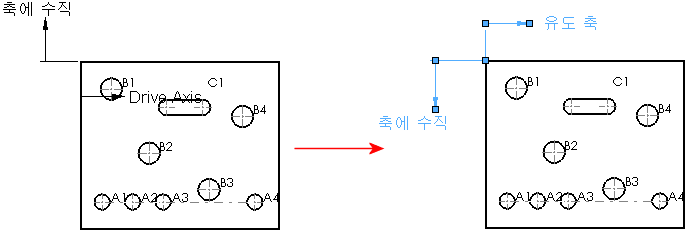

원점 데이텀 편집하기

1. 그래픽 영역에서 축을 선택하고, 구멍 변수 테이블 축 PropertyManager 안의 데이텀 정의 편집을 클릭합니다.

- 또는 -

FeatureManager 디자인 트리에서 구멍 변수 테이블을 오른쪽 클릭하고 피처 편집을 선택합니다..

2. 그래픽 영역에서 꼭지점 또는 X나 Y축을 선택합니다.

3. 를 클릭합니다.

   X위치와 Y위치 열이 이에 따라 업데이트됩니다.

4. 좌표 표시를 마우스로 끌어 크기와 위치를 조정합니다.



구멍의 공차 변경 및 위치 정밀 변경하기

전체 테이블의 위치 정밀을 변경 할 수 있습니다.

기존 구멍 변수 테이블에서, X 위치, Y 위치, 크기 열에서 셀을 선택하고 값을 변경합니다.

선택하는 열 머리글에 따라 PropertyManager의 내용이 달라집니다. 크기 열에 모델에 관한 정보가 포함되어 있습니다.

테이블에서 이중 치수 표시하기:

1. 구멍 변수 테이블을 오른쪽 클릭하고 이중 치수 표시를 클릭합니다.

2. 이중 치수가 표시되면, 치수의 단위를 표시할 수 있습니다. 구멍 변수 테이블을 오른쪽 클릭하고 이중 치수의 단위 표시를 클릭합니다.

테이블에 구멍 삽입하기

1. FeatureManager 디자인 트리에서 구멍 변수 테이블을 오른쪽 클릭하고 피처 편집을 선택합니다.

2. 모서리선/면을 클릭하고, 그래픽 영역에서 구멍을 선택합니다.

재생성 (표준 도구모음)을 클릭하거나, 편집, 재생성을 클릭하여 테이블을 업데이트합니다.

머리글 텍스트 편집하기

1. 머리글 셀에서 텍스트를 더블 클릭합니다.

2. 셀 안의 텍스트를 편집합니다.

구멍 태그 서식:

1. 태그를 선택합니다.

2. 노트 PropertyManager에서 옵션을 설정합니다.

3. 확인 을 클릭합니다.

구멍 태그 번호 다시 매기기:

그래픽 영역이나 FeatureManager 디자인 트리에서, 구멍 변수 테이블을 오른쪽 클릭하고 모든 태그 번호 다시 매기기를 클릭합니다.

구멍 시리즈의 태그 번호 다시 매기기:

구멍 변수 테이블에서, 시리즈에 있는 아무 행을 오른쪽 클릭하고 시리즈 번호 다시 매기기를 클릭합니다.

시리즈 번호 다시 매기기 이전	시리즈 번호 다시 매기기 이후

구멍 변수 테이블 셀에 상응하는 모델의 구멍 하이라이트하기

셀을 오른쪽 클릭하고 태그로 이동을 클릭합니다.

구멍 변수 테이블에서 열 분류하기

열을 오른쪽 클릭하고 분류, 오름차순 또는 내림차순을 선택합니다.
