초과 정의된 스케치 해결

스케치 오류가 있을 때 항상 이 대화 상자 열기를 선택할 경우, 2D나 3D 스케치를 초과 정의하는대로 SketchXpertPropertyManager가 나타납니다. 기존의 초과 정의된 스케치에 대해서는상태 표시줄에서 초과 정의 를 클릭합니다.  SketchXpert를 사용해서:

• 진단. 가능한 해결책을 번갈아 바꾸어보며 표시합니다.

• 직접 고치기. 모든 충돌이 표시되고 사용자가 해결책을 고를 수 있습니다.

SketchXpert 표시 내용:

• 해결책으로 지오메트리가 이동하게 될 경우 기존 지오메트리의 이미지.

• 취소선과 함께 표시되는 삭제될 치수 및 구속조건.

보기, 스케치 구속조건을 클릭해서 색깔별로 표시된 스케치 구속족건을 다음과 같이 표시합니다: 항목이 미해결 되었습니다 또는 항목 충돌.

초과 정의된 스케치를 진단하기:

1. PropertyManager의 메시지 아래에서 진단을 클릭하여 가능한 해결책 목록을 표시합니다.

2. 결과 아래에서 또는 를 클릭하여 해결책을 찾아 봅니다. 각 해결책이 표시될 때마다 다음과 같이 됩니다.

• 해결책이 적용된 상태를 표시하기 위해 그래픽 영역이 업데이트됩니다.

• 삭제될 구속조건 또는 치수는 더 많은 정보/옵션 아래 나타납니다.

  타당한 샘플 해결책

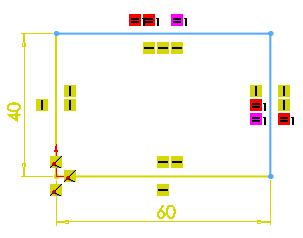

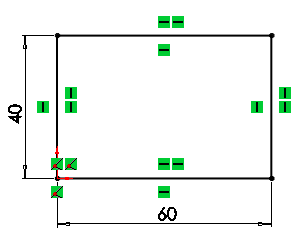

  수평 구속조건을 삭제하고 기존 지오메트리를 이동합니다.	수직 치수(40)를 삭제하고 기존 지오메트리 일부를 이동합니다.
  화살표가 지오메트리의 원래 위치를 표시합니다.

 타당한 해결책을 번갈아가며 바꾸기

 더 많은 정보/옵션 또는 충돌하는 구속조건/치수가 표시되지 않을 경우 PropertyManager에서  를 클릭하여 스케치 오류가 있을 때 항상 이 대화 상자 열기를 선택하여 이들 항목을 항상 표시합니다.

3. 동의함을 클릭하여 해결책을 적용한 후 를 클릭하여 PropertyManager를 닫습니다.

초과 정의된 스케치를 직접 수정하기:

1. PropertyManager의 메시지 아래에서 직접 고치기를 클릭합니다.

스케치에 포함된 모든 구속조건 및 치수가 충돌하는 구속조건/치수 아래 나타납니다.

2. 각 구속조건 또는 치수를 선택하면 그래픽 영역에서 하이라이트됩니다.

   예:

   = 동등 반경/길이 1

3. 삭제를 클릭합니다.

충돌하는 구속조건/치수 아래 표시된 항목을 한 개 이상 삭제한 경우 를 클릭하여 각 삭제 작업을 취소하고 목록에 다시 표시할 수 있습니다.

4.  를 클릭합니다.

관련 항목

구속조건 부가/속성 PropertyManager

치수

구속조건 표시/삭제 PropertyManager

스케치 구속조건 개요
