낙하 충격 테스트 설정

낙하 테스트 설정 PropertyManager에서 낙하/충격 해석 스터디에 사용되는 파라미터를 설정합니다.

지정

지정할 입력 유형을 설정합니다.

• 낙하 높이. 모델의 낙하 높이를 지정합니다.

• 충격 속도. 대상 평면과 충격 시의 모델의 속도 방향과 크기를 지정합니다.

높이

물체를 낙하할 높이를 설정합니다. 이 값은 고정 평면에 부딪힐 때까지 물체가 중력 방향으로 이동하게 될 거리입니다. 지정 상자에서 낙하 높이를 선택한 경우에만 사용됩니다. 충격 속도는 Vimpact= (2gh)1/2 식으로 계산되며, 여기에서 g는 중력 가속도이고 h는 높이입니다.

• 중심점 기준. 지정된 높이가 물체의 중심점과 중력 방향의 고정 바닥면 간의 거리가 됩니다.

중심점은 물체의 기하적 중심입니다. 어셈블리의 경우에는 어셈블리를 구성하는 모든 부품의 밀도가 같을 경우에만 중심점이 중력 중심과 일치하게 됩니다.

• 최저점 기준. 지정된 높이가 물체와 고정 바닥면 간의 최단 거리가 됩니다. 고정 바닥면과 가장 가까운 점이 물체가 중력 방향으로 떨어질 때 바닥에 부딪히는 첫 번째 점이 됩니다.

• 낙하 높이. 중심점에서부터의 높이를 지정하거나 가장 납은 점에서 충격 평면까지의 높이를 지정합니다. 높이의 단위를 선택할 수 있습니다.

충격 속도

충격 순간의 방향과 속도 값을 설정합니다. 지정 상자에서 속도를 선택한 경우에만 사용됩니다.

• 충격속도 참조. 충격 속도의 방향을 결정하는 참조 요소를 설정합니다. 모서리, 참조 평면, 평면을 선택할 수 있습니다. 참조 평면이나 평면을 선택할 경우 참조 평면이나 평면에 수직 방향으로 속도가 적용됩니다. 를 클릭하여 충격 속도의 방향을 바꿉니다.

• 속도 전자장 . 충격 속도의 크기와 단위를 설정합니다.

중력

중력 가속도의 방향과 값을 설정합니다.

•  중력 참조. 중력의 방향을 결정하는 참조 요소를 설정합니다. 모서리, 참조 평면, 평면을 선택할 수 있습니다. 참조 평면이나 평면을 선택할 경우 참조 평면이나 평면에 수직 방향으로 중력이 적용됩니다. 중력 방향을 바꾸려면 를 클릭합니다.

•  중력 자장 . 중력의 크기와 단위를 설정합니다.

타겟

충격 평면의 방향을 설정합니다.

• 중력에 수직. 충격 평면이 중력에 수직 방향이 됩니다.

• 참조면에 평행. 충격 평면이 선택한 참조 평면에 평행합니다.

• 대상 방향 참조. 참조면을 선택합니다. 참조면에 평행을 선택했을 때만 사용할 수 있습니다.

• 마찰계수 . 모델과 충격 평면 간의 마찰계수를 설정합니다.

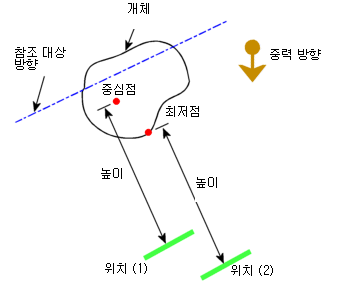

충격 평면의 실제 위치는 다음과 같이 결정됩니다.

• 높이를 지정한 경우 물체가 중력 방향으로 지정한 거리만큼 이동한 후 평면에 부딪히게 됩니다.

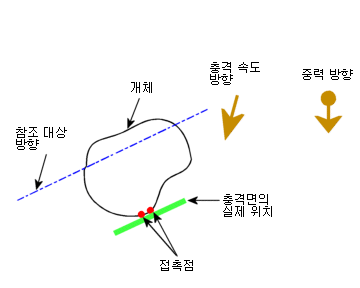

• 충격 속도를 지정한 경우 물체가 지정한 충격 속도로 이동할 동안 평면에 부딪히게 됩니다.

• 대상 강성

• 강체 대상. 대상으로 고정 평면을 사용합니다.

• 유동 대상. 대상으로 유동 레이어를 사용합니다.

강성과 두께

  유동 레이어의 속성을 설정합니다. 유동 대상을 대상 강성으로 선택된 경우에만 사용할 수 있습니다.

• 단위 . 단위계를 설정합니다.

• 수직 강성 . 충격 평면에 수직인 단위 면적당 강성을 설정합니다.

• 접선 강성 . 충격 평면에 평행인 단위 면적당 강성을 설정합니다.

• 질량 밀도 . 충격 레이어의 질량 밀도를 설정합니다.

• 대상 두께 . 충격 평면 두께의 크기 및 단위를 설정합니다.

기호 설정

중력 가속도 방향과 충격 속도를 표시합니다.

• 색 편집. 속도 및 가속도 기호의 색을 변경하려면 이 버튼을 클릭합니다.

• 기호 크기 . 속도 및 가속도 기호의 크기를 조절합니다.

• 미리보기 표시. 그래픽 영역에서 기호의 미리보기를 표시합니다.
