Kąt warstwy

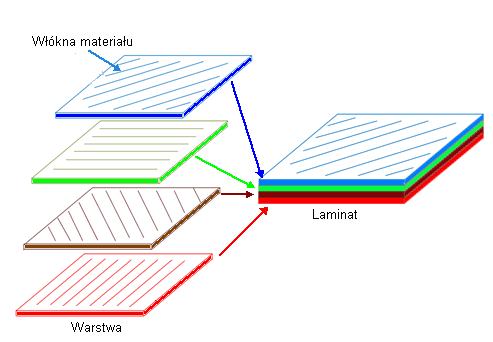

Laminaty są zwykle złożone z warstw o różnych orientacjach. Tworzymy laminaty z warstw o różnych orientacjach, gdy chcemy zoptymalizować ich nośność w różnych kierunkach. Takie nakładanie warstw jest konieczne, ponieważ laminaty są poddawane skomplikowanym warunkom obciążeń zewnętrznych.
.
Uwaga: Laminaty jednokierunkowe (ta sama orientacja materiału w różnych warstwach) są zwykle odpowiednie dla przenoszenia obciążeń tylko w jednym kierunku. Są one zwykle mało wytrzymałe w kierunku poprzecznym do orientacji warstwy.
Program podświetla odniesienie orientacji kąta warstwowego 0 stopni na geometrii za pomocą pasków. Kierunek orientacji warstwy dla każdej warstewki, który stanowi kierunek X dla właściwości materiału, jest podświetlony na geometrii. Kierunek Y jest poprzeczny do kierunku włókien (na powierzchni), a kierunek Z jest normalny do powierzchni warstwy. Ilustracje ukazują kierunki X, Y i Z dla kątów kierunków włókien 0 stopni i 60 stopni.
|
Kąt warstwy: 0 stopni |
Kąt warstwy: 60 stopni |
|
|
|
Triada kompozytu widoczna jest na środku ściany. Triada posiada cztery strzałki:
|
|
Ukazuje orientację kąta warstwy 0 stopni. Czerwona strzałka jest wyrównana z paskami powierzchni. |
|
|
Ukazuje orientację kąta warstwy 90 stopni. Zielona strzałka jest wyrównana normalnie do pasków powierzchni. |
|
|
Niebieska strzałka jest normalna do powierzchni. Orientacja lustra odwraca kierunek niebieskiej strzałki. |
|
|
Ukazuje kierunek orietnacji warstwy. |
