Wykresy belki

Tworzy wykresy ścinania, momentu, momentu obrotowego lub siły osiowej dla belek, bądź wykresy siły osiowej dla kratownic. Wykresy belki są generowane w kierunkach lokalnych dla każdej belki.

Wyświetlanie

• Komponent : Dla belek należy wybrać: Siła osiowa, Siła ścinająca w kier1, Siła ścinająca w kier2, Moment w kierunku 1, Moment w kierunku 2 lub Moment obrotowy. W przypadku kratownic dostępna jest tylko Siła osiowa. Aby uzyskać więcej informacji na temat kierunków belek, należy kliknąć tutaj.

• Jednostki . Należy wybrać jednostki dla wykresu.

Wybrane belki

• Wszystkie. Wybiera wszystkie belki.

• Wybór. Należy wybrać belki w obszarze graficznym. Oprogramowanie uwzględnia tylko Wybrane belki.

• Szerokość wykresu belki Kontroluje szerokość wykresów belki, aby uzyskać lepszą widoczność.

Właściwość

• Uwzględnij tekst tytułowy. Jeżeli opcja ta jest zaznaczona, można wpisać dostosowany tytuł dla wykresu.

• Skojarz wykres z orientacją widoku modelu. Pozwala skojarzyć wcześniej zdefiniowaną orientację widoku z aktywnym wykresem.

Aby wyświetlić kierunki belki dla aktywnego wykresu belki, należy:

1. Kliknąć prawym przyciskiem myszy ikonę wykresu belki i wybrać Ustawienia.

2. W menedżerze właściwości PropertyManager, w części Opcje wykresu zdeformowanego kształtu wybrać Pokaż kierunki belki.

3. Kliknąć .

Kierunki belki wyświetlane są w środku każdej belki. Wszystkie wykresy belki wykorzystują ukazane kierunki dla każdej belki.

Przykłady

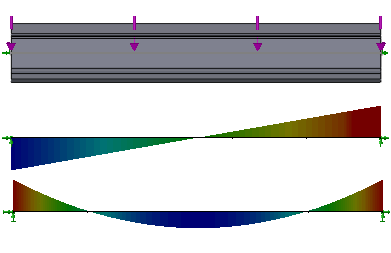

• Wykresy ścinania i momentu wygenerowane dla belki typu nieruchome-nieruchome, poddanej jednorodnie rozłożonemu obciążeniu:

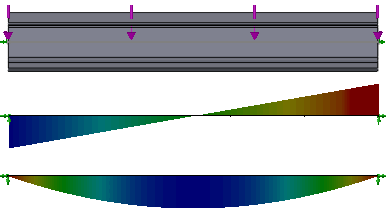

• Wykresy ścinania i momentu wygenerowane dla belki swobodnie podpartej (obydwa końce nie poruszające się), poddanej jednorodnie rozłożonemu obciążeniu:
