Używanie płaszczyzny odniesienia

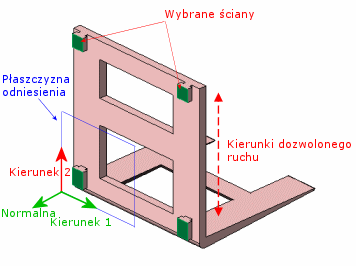

Można użyć płaszczyzny w charakterze odniesienia, aby zastosować umocowania. Można zadać translacje w kierunkach 1 i 2 płaszczyzny, a także w kierunku normalnym do tej płaszczyzny. W przypadku siatek skorupy można zadać obroty względem tych kierunków.

Poniższa tabela zestawia atrybuty umocowania tego typu:

Atrybut

Wartość

Możliwe stopnie swobody dla brył

3 translacje

Możliwe stopnie swobody dla skorup i belek

3 translacje i 3 obroty

Możliwe stopnie swobody dla kratownic

3 translacje



Symbol trójwymiarowy

translacja

obrót

Elementy możliwe do wybrania

Wierzchołki, krawędzie, ściany i połączenia belek

Translacje

Wzdłuż kierunku 1 płaszczyzny

Wzdłuż kierunku 2 płaszczyzny

Normalnie do płaszczyzny

Obroty (tylko dla skorup i belek)

Względem kierunku 1 płaszczyzny

Względem kierunku 2 płaszczyzny

Względem kierunku normalnego do płaszczyzny
