Linijki Instant3D

Linijki ekranowe służą do precyzyjnego mierzenia modyfikacji.

kątomierz (linijka kątowa) pojawia się dla obrotów, pochyleń oraz kiedy używamy pierścieni triady do obracania Ruchomych płaszczyzn przekroju.

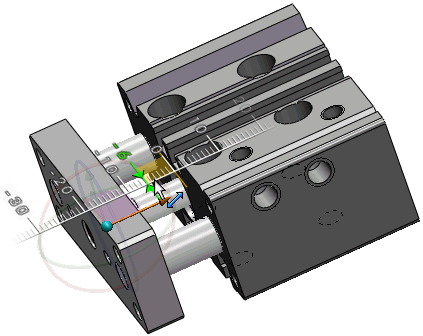

W złożeniach kiedy klikniemy Przenieś triadą w menu podręcznym, wraz z triadą pojawią się linijki, które pozwalają przenieść komponenty do określonej lokalizacji.

Podczas przeciągania uchwytów triady w celu przemieszczenia operacji, linijki pozwalają precyzyjnie modyfikować pozycję.

Gdy wskaźnik znajduje się z daleka od linijki, można swobodnie przeciągać wymiary. Przesunięcie wskaźnika nad linijkę powoduje przyciąganie do działek linijki.

Linijka pojawia się również w przypadku użycia narzędzia Edytuj operację dla następujących operacji:

• Wyciągnięcia (dodania, wycięcia i powierzchni)

• Obroty (dodania, wycięcia i powierzchni)

• Odgięcie bazowe
