Wyciągnięcie po profilach - Informacje ogólne

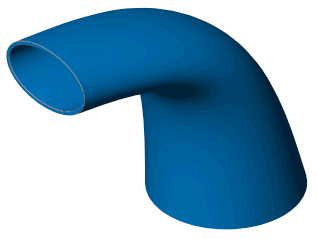

Wyciągnięcie po profilach tworzy operację poprzez utworzenie przejść pomiędzy profilami. Wyciągnięciem po profilach może być baza, dodanie, wycięcie lub powierzchnia. Wyciągnięcie po profilach tworzymy używając dwóch lub więcej profili. Tylko pierwszy, ostatni lub pierwszy i ostatni profil mogą być punktami. Wszystkie elementy szkiców, w tym krzywe prowadzące i profile, mogą zostać zawarte w jednym szkicu trójwymiarowym.

W przypadku bryłowego wyciągnięcia po profilach, pierwszy i ostatni profil muszą być ścianami modelu lub ścianami utworzonymi przez linie podziałowe, profile planarne lub powierzchnie.

Aby utworzyć wyciągnięcia po profilach, należy:

  1. Wykonać jedną z poniższych czynności:

    • Kliknąć Dodanie/baza przez wyciągnięcie po profilach na pasku narzędzi Operacje lub kliknąć Wstaw, Dodanie/Baza, Wyciągnięcie po profilach.

    • Kliknąć Wycięcie przez wyciągnięcie po profilach na pasku narzędzi Operacje lub kliknąć Wstaw, Wytnij, Wyciągnięcie po profilach.

    • Kliknąć Powierzchnia wyciągnięta po profilach na pasku narzędzi Powierzchnie lub kliknąć Wstaw, Powierzchnia, Wyciągnięcie po profilach.

  1. Ustawić opcje w menedżerze właściwości PropertyManager.

  2. Manipulować wyciągnięciem po profilach na następujące sposoby:

    • Synchronizować profile wyciągnięcia.

    • Przeciągnąć geometrię szkicu 3D, aby zmienić kształt operacji kiedy tworzymy lub edytujemy wyciągnięcie po przekrojach.

    • Dodawać, ustawiać oraz edytować nowe przekroje wyciągnięcia po profilach.

    • Tworzyć wyciągnięcia po profilach do punktu, nawet jeżeli punkt jest częścią szkicu zawierającego inne elementy szkicu.

    • Wyświetlać wyciągnięcie po profilach używając zebry przy jego tworzeniu.
      Umieścić wskaźnik na wyciągnięciu po profilach, otworzyć menu podręczne i wybrać Podgląd pasków zebry. Podczas tworzenia kolejnego wyciągnięcia po ścieżce lub dodawania przekroju do wyciągnięcia po przekroju, wyświetlane będą paski zebry. Należy użyć menu podręcznego, aby usunąć zaznaczenie Podgląd pasków zebry.

    • Przeglądać wyciągnięcie po profilach za pomocą podglądu siatki.

    • Kliknąć prawym przyciskiem myszy, aby przełączać pomiędzy Przezroczystym podglądem a Nieprzezroczystym podglądem wyciągnięcia po profilach.

  1. Kliknąć OK .

    Inne tematy dotyczące wyciągnięć po profilach:

Wyciągnięcie po profilach: linia środkowa



Wyciągnięcie po profilach: krzywa prowadząca i profil nieplanarny



Wyciągnięcie po profilach: kontrola styczności



Wyciągnięcie po profilach: linia podziałowa
