Wybieranie widoków przekroju

Możemy wybierać ściany, krawędzie i wierzchołki utworzone przez widok przekroju części lub złożenia.

Nie można otworzyć szkicu na ścianie widoku przekroju.

Pomiary i właściwości przekroju

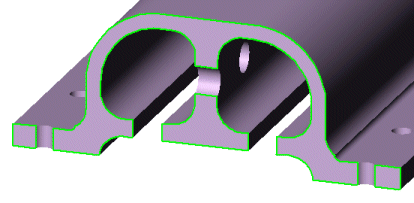

• Należy wybrać ścianę na płaszczyźnie przekroju, aby obliczyć jej właściwości przekroju. Wybrać krawędzie lub wierzchołki do zmierzenia.

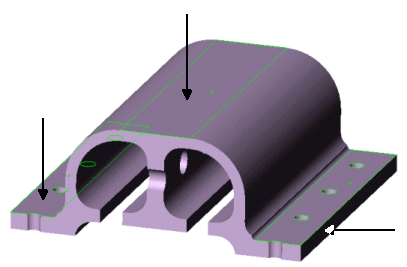

• Wybrać okrojone ściany, aby zmierzyć długości, lub obliczyć właściwości przekroju. Okrojone ściany to ściany przecięte płaszczyzną przekroju.

  Okrojone ściany

Rzutowanie elementów

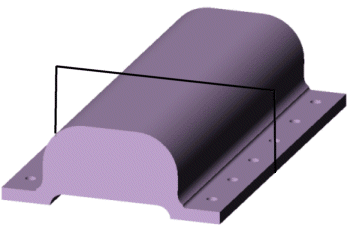

W przypadku funkcji innych od Zmierz oraz Właściwości przekroju, okrojone ściany zachowują się tak, jak gdyby nie były okrojone. Na przykład, jeżeli otworzymy szkic na okrojonej ścianie i dokonamy rzutu krawędzi, to rzutowane zostaną krawędzie pełnej ściany.
