DimXpert Wymiarów dla części - Informacje ogólne

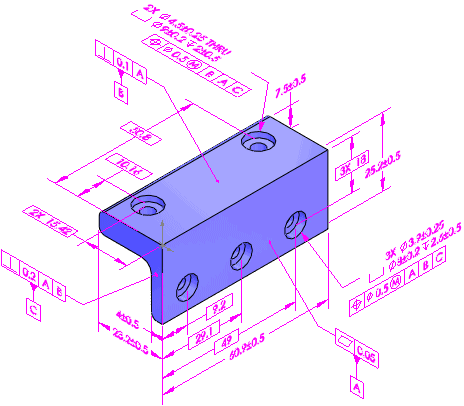

DimXpert Wymiarów dla części stanowi zbiór narzędzi, służących do stosowania wymiarów i tolerancji do części, zgodnie z wymogami normy ASME Y14.41-2003 oraz ISO 16792:2006. Tolerancje te można następnie wykorzystać za pomocą narzędzia TolAnalyst do wykonywania analiz stosu w złożeniach lub w późniejszej produkcji sterowanej komputerowo (CAM), w innych analizach tolerancji lub aplikacjach metrologicznych. Patrz także: Xpert - Informacje ogólne.

Należy ustawić Ogólny standard projektowania na ANSI (ASME) lub ISO w części Narzędzia, Opcje, Właściwości dokumentu, Standard projektowania.

Operacje

W narzędziu DimXpert Wymiarów operacje oznaczają operacje technologiczne. Na przykład w środowisku projektowania CAD tworzona jest operacja „skorupy”, która stanowi odmianę operacji „kieszeni” w technologii produkcji.

Obsługiwane operacje technologiczne:

  • Otwór z pogłębieniem walcowym

  • Otwór z pogłębieniem stożkowym

  • Otwór prosty

  • Okrąg przecięcia

  • Linia przecięcia

  • Płaszczyzna przecięcia

  • Punkt przecięcia

  • Wrąb

  • Płaszczyzna

  • Kieszeń

  • Szczelina

  • Powierzchnia

  • Szerokość

  • Kula

Rozpoznawanie operacji

Podczas stosowania wymiarów przy użyciu narzędzia DimXpert Wymiarów do operacji technologicznych, DimXpert Wymiarów wykorzystuje następujące metody do rozpoznawania operacji:

  1. Rozpoznawanie operacji modelu

  2. Rozpoznawanie topologii

Rozpoznawanie operacji modelu

Korzyść z rozpoznawania operacji modelu polega na tym, że identyfikowane operacje są aktualizowane, jeżeli nastąpi modyfikacja operacji modelu, zwłaszcza w przypadku dodania operacji lub ścian. DimXpert Wymiarów rozpoznaje następujące operacje projektowe:

  • Sfazowanie

  • Oznaczenie gwintu

  • Niektóre wyciągnięcia (do wyodrębniania szyków)

  • Zaokrąglenie

  • Otwór z Kreatora otworów

  • Otwór prosty

  • Niektóre szyki (dodania, stożki, szerokości, liniowe, kołowe i lustra do wyodrębniania szyków)

Rozpoznawanie topologii

Jeżeli rozpoznawanie modelu nie rozpozna operacji, DimXpert Wymiarów wykorzysta rozpoznawanie topologii. Korzyść z rozpoznawania topologii polega na tym, że rozpoznaje ono operacje technologiczne, których rozpoznawanie modelu nie jest w stanie rozpoznać, takie jak szczeliny, wręby i kieszenie. W przypadku operacji na obiektach importowanych wykorzystywane jest tylko rozpoznawanie topologii. Operacje topologii są aktualizowane w przypadku zmiany geometrii, lecz nowe wystąpienia nie są dodawane do operacji szyku.

Używanie DimXpert Wymiarów

Zestaw narzędzi DimXpert Wymiarów służy do wstawiania wymiarów i tolerancji w sposób ręczny lub automatyczny. Menedżer DimXpertManager:

  • Wyszczególnia operacje tolerancji zdefiniowane przez DimXpert Wymiarów wg operacji.

  • Wyświetla narzędzia DimXpert Wymiarów.

Aby zmienić wyświetlanie drzewa, należy kliknąć prawym przyciskiem myszy nazwę części w menedżerze DimXpertManager, wybrać Wyświetlanie drzewa i wybrać opcję wyświetlania.

Aby użyć DimXpert Wymiarów dla części, należy:

  1. Otworzyć część do zwymiarowania przy użyciu DimXpert Wymiarów.

  2. Ustawić opcje DimXpert Wymiarów. Kliknąć Narzędzia, Opcje, Właściwości dokumentu i ustawić różnorodne opcje DimXpert Wymiarów, takie jak Tolerancja położenia i kształtu.

  3. Wstawić wymiary i tolerancje położenia i kształtu ręcznie, bądź automatycznie.

  1. Aby ręcznie wstawić wymiary i tolerancje położenia i kształtu, należy:

      1. Ustawić bazy pomiarowe przy użyciu narzędzia Baza pomiarowa .

      2. Dodać tolerancje i wymiary przy użyciu narzędzi DimXpert Wymiarów, takich jak Wymiary rozmiaru , Wymiar bazujący , Operacja szyku oraz Tolerancja położenia i kształtu .

Aby zdefiniować typy operacji, należy użyć selektora operacji.

      1. Kliknąć Pokaż stan tolerancji , aby zobaczyć, które operacje są niewystarczająco lub zbyt powiązane pod względem rozmiaru i lokalizacji.

      2. Zastosować dodatkowe wymiary i tolerancje, konieczne do całkowitego powiązania części.

Aby ustawić kolor dla wymiarów DimXpert Wymiarów, należy kliknąć Opcje , Opcje systemu, Kolory. W części Ustawienia schematu kolorów wybrać Adnotacje, DimXpert Wymiarów.

    1. Aby automatycznie wstawić wymiary i tolerancje położenia i kształtu, należy:

      1. Kliknąć Schemat autowymiarowania (pasek narzędzi DimXpert Wymiarów) lub Narzędzia, DimXpert Wymiarów, Schemat autowymiarowania.

      2. Ustawić opcje menedżera właściwości PropertyManager.

      3. Kliknąć .

  1. Zapisać część.
