Wymiary pomiędzy łukami lub okręgami

Domyślnie odległości są mierzone do środka łuku lub okręgu. Przy użyciu narzędzia Inteligentny wymiar , można utworzyć:

  • Wymiary pomiędzy krawędziami łuku lub okręgu

  • Wymiary pomiędzy koncentrycznymi okręgami

  • Łańcuchy wymiarowe pomiędzy minimalnymi, centralnymi i maksymalnymi odległościami pomiędzy łukami lub pomiędzy punktem i łukiem.

Aby zwymiarować pomiędzy krawędziami dwóch łuków, należy:

  1. Kliknąć Inteligentny wymiar (pasek narzędzi Wymiary/Relacje) lub Narzędzia, Wymiary, Inteligentne.

  2. Wybrać krawędź pierwszego łuku a następnie wybrać krawędź drugiego łuku.

  3. Nacisnąć klawisz Shift a następnie kliknąć, aby zastosować wymiar pomiędzy dwiema krawędziami.

  • Zastosowuje minimalny wymiar pomiędzy pierwszym i drugim warunkiem łuku.

  • Otwiera menedżera właściwości PropertyManager Wymiar, gdzie można zmienić sposób mierzenia odległości.

Aby zmienić sposób mierzenia odległości, należy:

  1. Kliknąć wymiar pomiędzy łukami.

Aby wyświetlać zarówno Pierwszy warunek łuku jak i Drugi warunek łuku w menedżerze właściwości PropertyManager Wymiar, należy wybrać krawędzie obydwu łuków za pomocą narzędzia Inteligentny wymiar .

  1. W menedżerze właściwości PropertyManager Wymiar wybrać kartę Linie wiodące.

  1. W części Warunek łuku:

    1. Ustawić wartość dla Pierwszy warunek łuku.

    2. Ustawić wartość dla Drugi warunek łuku.

  2. Kliknąć .

Pierwszy warunek łuku



Drugi warunek łuku

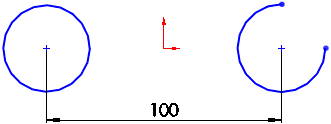

Środek







Środek

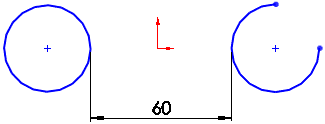

Min

Max

  Aby wymiarować pomiędzy koncentrycznymi okręgami a pomocniczymi liniami wymiaru, należy:

  1. W otwartym szkicu kliknąć Inteligentny wymiar (pasek na pasku narzędzi Wymiary/Relacje) lub kliknąć Narzędzia, Wymiary, Inteligentny.

  2. Kliknąć krawędź jednego okręgu koncentrycznego a następnie kliknąć krawędź drugiego okręgu koncentrycznego.

  3. Kliknąć, aby umieścić wymiar.

  4. Kliknąć .



Aby wyświetlić pomocnicze linie wymiaru po umieszczeniu wymiaru, należy:

Kliknąć wymiar prawym przyciskiem myszy i wybrać Opcje wyświetlania, Pokaż pomocnicze linie wymiaru.



Można również przeciągnąć pomocnicze linie wymiaru do nowych punktów przytwierdzenia i zmienić pozycję wymiarów promieniowych.
