Notas
Use notas para adicionar textos e etiquetas aos desenhos.

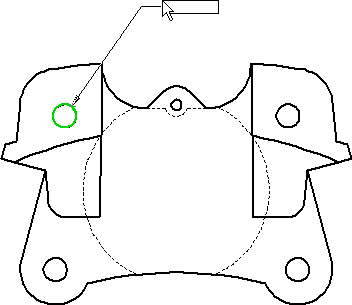

Uma nota pode ser flutuante ou fixa, podendo ser inserida com uma linha de chamada que aponte para um item (face, aresta ou vértice) no documento. Ela pode conter texto simples, símbolos, texto paramétrico e hiperlinks. A linha de chamada pode ser reta, curva ou com múltiplo desvio.
Alguns itens sobre as notas:
Para definir as opções de Nota para o documento atual, clique em Ferramentas > Opções > Propriedades do documento > Anotações > Notas.
É possível inserir hiperlinks nas notas.
Você pode vincular notas a propriedades específicas da configuração, personalizadas ou do documento.
Você pode adicionar balões às notas.
É possível inserir anotações nas notas. Ao inserir uma anotação em uma nota, você poderá criar uma anotação nova no PropertyManager de Nota ou selecionar uma existente no desenho.
Você pode aplicar bordas a toda a nota ou partes dela.
Quando uma nota que contenha uma variável for editada, será possível exibir o nome ou o conteúdo da variável. Clique em Exibir, Variáveis de vínculo de anotação para exibir o nome da variável.

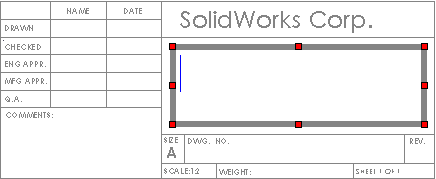

É possível redimensionar a caixa delimitadora ao redor de uma nota digitando a nota primeiro e redimensionando a caixa delimitadora ou vice-versa. As caixas delimitadoras são úteis quando se quer que o formato do texto da nota seja adaptado aos limites do bloco de título.
-
Quando você arrastar o texto existente para alinhá-lo com outro texto, o ponteiro mudará para indicar alinhamento à esquerda, alinhamento centralizado ou alinhamento à direita, dependendo de onde a nota foi selecionada. Por exemplo, caso seja selecionado o lado mais à esquerda de uma nota, o ponteiro mudará para alinhamento à esquerda.
|
|
|
|
|
Alinhamento à esquerda |
Alinhamento no centro |
Alinhamento à direita |
Pressione Tab no começo de uma nota para lhe aplicar recuo. Esse procedimento, porém, não funciona no meio de uma nota.
Notas de dobra são exibidas em vistas de desenho com padrões planos de peças de chapa metálica.
As notas vazias, exibidas na tela como:
, não são exibidas nas visualizações de impressão ou nas páginas impressas.
-
Você pode arrastar a nota A para a nota B e o texto da nota A é anexado à nota B. O formato da nota B é mantido. Neste exemplo, a nota A é solta na nota B.
Para criar notas:
Clique em Nota  na barra de ferramentas Anotação, ou em Inserir, Anotações,Nota. Defina as opções no PropertyManager de Nota. |
|
Se a nota tiver uma linha de chamada, clique para colocar o ponto de anexação da linha. Clique novamente para inserir a nota ou clique e arraste uma caixa delimitadora.
|
|
Para criar uma caixa delimitadora:
-ou-
|
|
Digite o texto. Pressione Enter para adicionar uma nova linha abaixo da atual.
|
|
Defina opções com a barra de ferramentas Formatação.
Clique na área de gráficos fora da nota para concluir a nota.
Com o PropertyManager de Nota ainda aberto, repita as etapas acima para adicionar a quantidade necessária de notas.
É possível alterar o texto, as propriedades e a formatação de cada instância da nota.
Para adicionar várias linhas de chamada, pressione Ctrl enquanto arrasta a nota e antes de posicioná-la. A nota para de mover, e uma segunda linha de chamada é exibida. Mantenha a tecla Ctrl pressionada e clique para inserir a linha de chamada. Clique quantas vezes forem necessárias para inserir linhas de chamada adicionais. Solte a tecla Ctrl e clique para inserir a nota.
Para alterar o recuo de listas com números e marcadores, clique com o botão direito na nota enquanto estiver no modo de edição e selecione Marcadores e numeração.
Clique em OK
.
Para criar listas numeradas em notas:
Clique em Nota na barra de ferramentas Anotação, ou em Inserir, Anotações,Nota.
Clique na área de gráficos para inserir a nota.
Clique em Número
na barra de ferramentas instantânea Formatação.
Digite o texto da primeira linha e pressione Enter.
A lista continua em ordem sequencial.
Para criar listas automaticamente sem clicar em Número na barra de ferramentas Formatação:
Clique em Nota na barra de ferramentas Anotação, ou em Inserir, Anotações,Nota.
Clique na área de gráficos para inserir a nota.
Digite o número ou caractere inicial para a lista (por exemplo, 1, a, A, i, l).
Digite um ponto e um espaço.
Digite o texto da primeira linha e pressione Enter.
A lista continua em ordem sequencial.
Para transformar listas numeradas em listas com marcadores:
Selecione todos os itens da lista numerada.
Clique em Marcador
na barra de ferramentas instantânea Formatação.
Para criar texto empilhado:
Clique em Nota na barra de ferramentas Anotação, ou em Inserir, Anotações,Nota.
Clique na área de gráficos para inserir a nota.
Clique em Pilha
na barra de ferramentas instantânea Formatação.
Defina as opções na caixa de diálogo Empilhar nota e clique em OK.
Clique em OK .
Para inserir uma anotação em uma nota no PropertyManager de Nota:
Crie ou edite uma nota existente.
Posicione o ponteiro onde quer inserir a anotação.
No PropertyManager, em Formato do texto, clique em Inserir Tolerância geométrica
, Inserir símbolo de acabamento de superfície
ou em Inserir Recurso referencial
.
Defina as propriedades do símbolo selecionado e clique em OK.
Clique em OK .
Para editar a anotação, clique duas vezes nela e edite-a no PropertyManager ou na caixa de diálogo.
Para inserir uma anotação ou dimensão em uma nota de um desenho:
Crie ou edite uma nota existente. |
|
Selecione uma anotação ou dimensão existente na área de gráficos.
Se você selecionar uma dimensão com um símbolo ou tolerância, esses itens serão incluídos na nota. Clique em OK .
Para editar a anotação ou dimensão, você precisa editar a anotação ou dimensão existente na folha de desenho. Não é possível editar anotações ou dimensões em notas se elas tiverem sido inseridas a partir de uma anotação ou dimensão existente. Quando você edita uma anotação ou dimensão existente, todas as instâncias da anotação ou dimensão são atualizadas na folha.
É possível ocultar a anotação ou dimensão usando Exibir, Ocultar/Exibir anotações. |
|
Para aplicar bordas à nota inteira ou a partes dela:
Crie ou edite uma nota existente.
Selecione a parte da nota onde você quer aplicar uma borda. Se quiser inserir uma bordo à volta da nota inteira, ignore esta etapa.
No PropertyManager, em Bordas, defina suas opções.
Clique em .
Para editar o texto da nota:
Clique duas vezes na nota e edite o texto.
Para editar propriedades de nota:
Siga um destes procedimentos:
Selecione uma ou mais notas e edite as propriedades no PropertyManager de Nota.
Clique com o botão direito do mouse em uma ou mais notas (mantenha a tecla Ctrl pressionada enquanto seleciona um grupo de notas).
É possível adicionar mais linhas de chamada a uma nota existente mantendo a tecla Ctrl pressionada e arrastando um ponto de anexação de linha de chamada.
Para adicionar um balão a uma nota:
Selecione uma nota para editar ou crie uma nova.
Clique no balão para inserir na nota.
Opcionalmente, ajuste o tamanho da fonte do texto do balão.
Tópicos relacionados
Balões
