Projeção de primeiro diedro e de terceiro diedro

As 3 vistas padrão estão na projeção de primeiro ou terceiro diedro. Na projeção de terceiro diedro, a vista frontal predeterminada da peça ou montagem é exibida na parte inferior esquerda e as outras duas vistas são as vistas superior e direita. Na projeção de primeiro diedro, a vista frontal é exibida na parte superior esquerda e as outras duas vistas são as vistas superior e esquerda. Para obter informações sobre como configurar a projeção predeterminada, consulte Propriedades da folha.

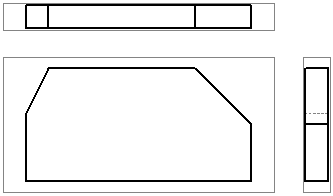

Projeção de 3º diedro

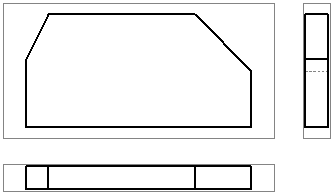

Projeção de 1º diedro
