Formato de linha

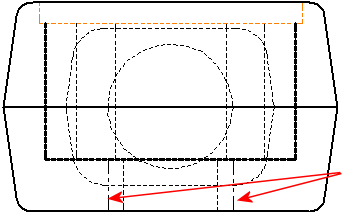

É possível especificar a cor, espessura e estilo da linha em desenhos para:
É possível especificar a cor de notas e de outras anotações em layers ou com a ferramenta Cor da linha.
As definições dos formatos de linha são:
Ao adicionar novas entidades de esboço a um desenho, o formato da linha segue as configurações das layers. Se nenhuma layer estiver ativa, o formato da linha segue as configurações do sistema.
Em novas entidades de esboço e em anotações, as configurações da ferramenta de formato da linha substituem as especificações da layer e do sistema. Um outro método para configurar as propriedades de arestas em componentes de montagem em desenhos é com Fonte da linha do componente.
Ferramentas de formato
As ferramentas na barra de ferramentas Formato de linha modificam os seguintes formatos:
|
|
|

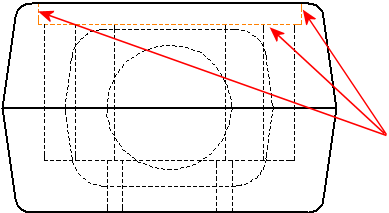

 Cor da linha. Selecione uma cor na paleta para substituir a configuração predeterminada ou selecione Valor predeterminado. Você pode definir as cores predeterminadas para desenhos e dimensões em Opções  , Cores, Configuração de esquemas de cores. É possível alternar entre a cor especificada e as cores predeterminadas do sistema utilizando-se a ferramenta Modo de exibição de cor (a seguir).
|
|
|

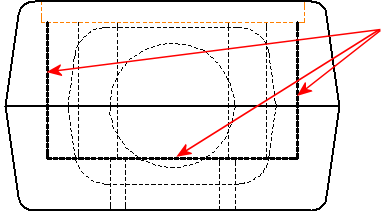

 Conforme você move o ponteiro sobe o menu, o nome da espessura é exibido na barra de status. Os pesos de linha correspondentes para impressão são definidos em Propriedades do documento - Espessura de linha.
|
|
|
|
|
|
|
|
 Modo de exibição de cor. Clique nesta ferramenta para alternar entre cores escolhidas por razões estéticas (em layers ou em Cor da linha) e as cores de status do sistema (totalmente definido, subdefinido etc.). Os pontos finais de esboço e dimensões pendentes estão sempre na cor de status do sistema.
|
|
Para especificar o formato para novas entidades de esboço no desenho atual e em desenhos futuros:
Clique em uma ferramenta da barra de ferramentas Formato de linha e selecione um formato no menu.
Entidades de esboço de qualquer tipo (linhas, linhas de centro, círculos etc.).
As entidades que você adicionar ao desenho usam os formatos especificados, até que você selecione outro formato.
Para alterar o formato de uma aresta ou entidade de esboço existente:
Selecione a aresta ou entidade de esboço que deseja alterar. Para selecionar várias entidades ao mesmo tempo, mantenha pressionada a tecla Ctrl durante a seleção.
-
Clique em uma ferramenta da barra de ferramentas Formato de linha e selecione um formato no menu.
O novo formato é aplicado às entidades selecionadas.
Para alterar a cor, espessura ou fonte da aresta e voltar a usar os valores predeterminados:
Clique com o botão direito na aresta e selecione Redefinir fonte da linha.
