Introducción

Las vigas estructurales se pueden simplificar para modelarse con elementos de viga y evitar que el rendimiento de Simulation se vea perjudicado. En este caso, la envergadura del problema y los recursos necesarios se reducen considerablemente. Para que la formulación produzca resultados aceptables, la longitud de viga debe ser 10 veces mayor que la cota más grande en su sección transversal.

Cada miembro estructural recto se define por una línea recta que conecta dos juntas en sus extremos. Se modela un miembro estructural curvado con un número concreto de vigas rectas. Se considera que la sección transversal de una viga es constante a lo largo de toda su longitud. Internamente, el programa malla cada viga creando un número de elementos de viga. Cada elemento de viga se define por dos nodos finales y una sección transversal. Al ver la malla y los resultados, los elementos de viga están representados por cilindros sea cual sea la sección transversal.

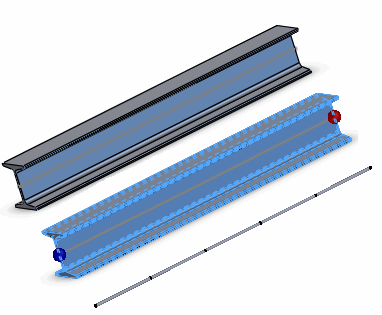

La figura a continuación ilustra el modelado de un miembro estructural. La imagen superior muestra el miembro estructural. La parte intermedia, las juntas cuando el miembro se define como una viga; La imagen inferior muestra la malla donde la viga se subdivide en un número de elementos de viga representados por cilindros.

Haga clic aquí para ver cómo se modela un miembro estructural curvado como una viga.

Los elementos de viga pueden usarse para estudios estáticos, de frecuencia, de pandeo y no lineales. La solución de gran desplazamiento en estudios estáticos no puede usarse para las vigas.

Creación de vigas

Los miembros estructurales que se crean como operaciones de Pieza soldada se mallan de forma predeterminada con los elementos de viga. Tiene la opción de tratar los miembros estructurales como sólidos seleccionando sus iconos en el gestor de Simulation y, a continuación, Tratar como sólido. Para miembros estructurales cortos (la relación entre la longitud y la distancia transversal ortogonal más larga con respecto al centro de gravedad es menor que 3.0), se recomienda que utilice una malla sólida.

Para tratar como vigas sólidos extruidos, simétricos o importados que tengan un perfil transversal constante a lo largo de su longitud, seleccione sus iconos en el gestor de Simulation y, a continuación, elija Tratar como viga.

La opción Tratar como viga no está disponible cuando la relación entre su longitud y su distancia transversal ortogonal más larga con respecto a su centro de gravedad es menor que 3.0. Esta limitación se aplica sólo a miembros estructurales que se hayan creado con operaciones como Extruir, Revolución, Barrer, etc.

Puede definir un miembro estructural como una cabeza de armadura o una viga en el PropertyManager Aplicar/Editar viga.
