Desplazamientos de rodamientos debidos a rigidez

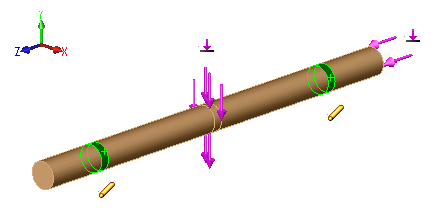

Considere un eje con dos sujeciones de rodamiento aplicadas en caras cilíndricas con rigidez: KR(radial) y KA (axial). Se aplican dos cargas: Fv (vertical), y Fa (axial), como se muestra.
El desplazamiento Y promedio de los rodamientos es: dy= Fv / (2 KR)
El desplazamiento Z promedio de los rodamientos es: dz = Fa / (2 Ka)
Nota: Si define conectores de rodamiento mediante el modelado de las caras del receptáculo, las ecuaciones anteriores representan los desplazamientos medios relativos del vástago con respecto al receptáculo.
