Ejemplo de un archivo Excel de conexiones

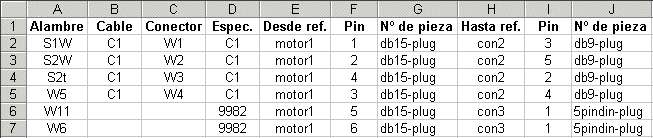

A continuación se incluye un ejemplo de un archivo de Excel para un
ensamblaje de cables que contiene dos alambres, llamados W11
y W6, y un cable, C1
con cuatro conductores llamados S1W,
S2W, S2t
y W5. El cable y dos alambres
comienzan desde un conector (motor1,
con número de pieza db15-plug).
Los cuatro conductores de cables están conectados a un segundo conector
(con2, con número de pieza db9-plug). Los dos alambres individuales
están conectados a un tercer conector (con3,
con número de pieza 5pindin-plug).
