Peines de curvatura
Los peines de curvatura mejoran visualmente la pendiente y la curvatura de la mayor parte de las entidades de croquis en los documentos de piezas, ensamblajes y dibujos.
Para visualizar los peines de curvatura de una entidad de croquis:
En un croquis abierto, haga clic con el botón derecho del ratón en una entidad de croquis y seleccione Mostrar peines de curvatura.

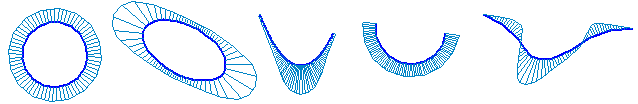

Aparece un peine que visualiza la curvatura de la entidad.
Para las splines, el peine cruza la spline en los puntos de inflexión.
El peine cambia de forma dinámicamente a medida que usted arrastra la entidad de croquis y su curvatura cambia.
En el PropertyManager Escala de curvatura, mueva los controles deslizantes para ajustar el tamaño y la densidad del peine de curvatura.
Haga clic en Aceptar
.
El peine permanece visible cuando se cierra el croquis (a no ser que el croquis haya sido transformado en una operación).
Para cambiar la escala y densidad de todos los peines de curvatura de un croquis:
En un croquis abierto, haga clic con el botón derecho del ratón en una entidad de croquis con peines de curvatura visualizados y seleccione Modificar escala de curvatura.
Para ocultar el peine de curvatura de una entidad de croquis:
En un croquis abierto, haga clic con el botón derecho del ratón en la entidad de croquis y seleccione Mostrar peines de curvatura.
