Puede utilizar el Generador de funciones para definir los perfiles de motor o fuerza a partir de un conjunto de datos importado. También puede utilizar el Generador de funciones para definir un perfil de motor o fuerza a partir de una expresión matemática o funciones interpoladas a lo largo de segmentos conectados. Para los perfiles de motor, puede especificar tiempo, ángulo de ciclo o cualquier resultado como la variable independiente.
Para abrir el
Generador de funciones desde un estudio de movimiento, haga clic en
Motor
(barra de herramientas MotionManager) y en el PropertyManager, para
Tipo de motor, haga clic en una de las siguientes opciones:

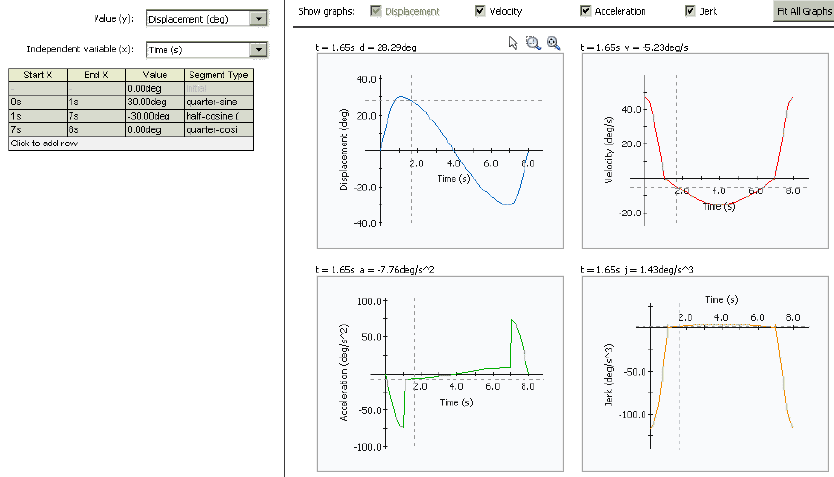

- Segmentos. Define el perfil a partir de funciones continuas y parciales de tiempo o ángulo de ciclo.
- Puntos de datos. Define el perfil a partir de un conjunto de datos interpolados como una función del tiempo, ángulo de ciclo o resultados del estudio de movimiento.
- Expresión. Define el perfil como una expresión matemática del tiempo, el ángulo de ciclo o los resultados del estudio de movimiento.
Puede acceder al Generador de funciones desde el PropertyManager Fuerza.
Algunas opciones del
Generador de funciones no están disponibles para estudios del tipo
Animación o
Movimiento básico.
Para obtener más información, consulte Ayuda de SolidWorks®: Perfiles de motor y fuerza.
