Patlatma Çizgileri Ekleme

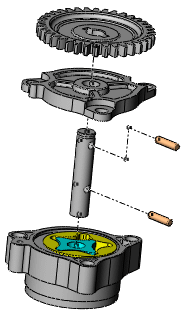

Bir patlatılmış görünüme patlatma çizgileri eklemek için, bir Patlatma Çizgisi Çizimi (bir tür 3B çizim) kullanın.

Bir patlatma çizgisi çizimi eklemek için:

  1. Patlatma Çizgisi Çizimi (Montaj araç çubuğu) veya Ekle, Patlatma Çizgisi Çizimi'ne tıklayın.

Tesisat Çizgisi PropertyManager görüntülenir.

  1. Aşağıdakileri kullanarak patlatma çizgileri ekleyin:

Tüm çizgiler, hayalet yazı tipinde görünür.

  1. Çizimi kapatın.

Çizim, ExplView<n> altında ConfigurationManager'da görüntülenir.

Bir patlatma çizgisi çizimini düzenlemek için:

  1. ConfigurationManager'da, simgesine tıklayarak ExplView<n> seçeneğini genişletin.

  2. 3DExplode<n> seçeneğine sağ tıklayın ve Çizimi Düzenle'yi seçin.

  3. Çizimi herhangi bir 3B çizim için yaptığınız gibi düzenleyin veya başka patlatma çizgileri ekleyin.

  4. Çizimi kapatın.
