Montajlardaki Görüntü Bölmesi
Görüntü Bölmesi'nde, bir montajdaki her bileşen için aşağıdaki görüntü ayarlarını uygulayabilirsiniz:
Gizle/Göster
Görüntü Modu
Görünüm
Şeffaflık
Görüntü ayarları, montajda görüntü durumlarında saklanır.
Şunları yapabilirsiniz:
Görüntü Bölmesi'ni genişletme veya daraltma.
Görüntü Bölmesi'nde tıklayarak her bileşen için görüntü ayarlarını değiştirme.
Alt montajların bileşenleri için görüntü ayarlarını görüntüleme ve geçersiz kılma.
Montaja yeni görüntü durumları ekleme ve bir görüntü durumundan diğerine geçme.
Görüntü Bölmesi'ni genişletmek veya daraltmak için:
FeatureManager bölmesinin üstündeki
simgesine (sekmelerin sağında) tıklayarak Görüntü Bölmesi'ni genişletin.

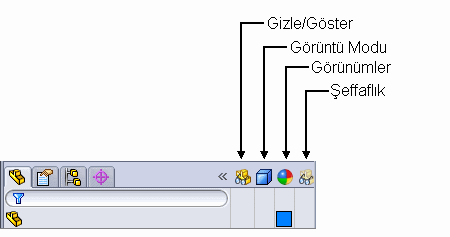

Görüntü Bölmesi, FeatureManager bölmesinin sağında görüntülenir. Dört sütunu vardır:
Görüntü Bölmesi'ni daraltmak için
simgesine tıklayın.
Bileşen görüntüleme ayarlarını değiştirmek için:
Değiştirmek istediğiniz bileşen FeatureManager tasarım ağacında vurgulanıncaya dek, işaretçiyi Görüntü Bölmesi'nde gezdirin.
Aşağıdakilerden birini yapın:
- veya -
Bir seçime tıklayın.
Görüntü ayarları şunları içerir:
|
Görüntü Ayarı |
Simge |
Tanım |
Yorumlar |
|
Gizle/Göster |
|
Gösterilen |
|
|
|
Gizli |
|
|
|
Bağımlılarla Göster |
Alt montajda gizli olanlar dahil olmak üzere tüm alt montaj bileşenlerini, üst seviye bir geçersiz kılma oluşturarak gösterir. Alt montaj bileşenlerini alt montajda tanımlı duruma geri döndürmek için, geçersiz kılmayı temizleyin. |
|
Görüntü Modu |
|
Telkafes |
|
|
|
Arka Kenarları Göster |
|
|
|
Arka Kenarları Gizle |
|
|
|
Gölgeli ve Kenarlı |
|
|
|
Gölgeli |
|
|
|
Varsayılan Görünüm |
Varsayılan Görünüm'e ayarlı bileşenler, Görünüm menüsü ve araç çubuğunda ayarlandığı şekliyle, geçerli pencerede en üst seviyedeki montajın görüntü modunu kullanır. |
|
Görünüm |
(boş) |
|
Alt montaja uygulanan görünüm yok. |
|
|
Parça Rengi |
Sağ alttaki üçgen, parçanın parça belgesinden alınan görünümünü gösterir. |
|
|
Geçersiz Kılma Rengi / Parça Rengi |
Sol üstteki üçgen, montaj belgesinde belirtilen geçersiz kılma görünümünü gösterir. |
|
Şeffaflık |
(boş) |
|
Şeffaflık uygulanmadı (parça opak). |
|
|
Şeffaf |
Bileşenin rengine %75 şeffaflık uygulandı. |
Şeffaflık ve Görünüm bağlantılıdır. PropertyManager Renkler ve Optik'te Optik Özellikler altında şeffaflık kaydırma çubuğunu 0,00 dışında bir değere getirirseniz Görüntü Bölmesi'nde hem görünüm hem de şeffaflık sütunlarına bir geçersiz kılma uygulanır. Benzer şekilde, şeffaflık sütununda şeffaflık uygularsanız görünüm sütununda da bir geçeriz kılma görünür, çünkü görünümün şeffaflığı %75 olarak değişmiştir.
Alt montaj bileşenleri için, görüntü ayarları, alt montajın görüntü durumunda saklanır. Soluk simgeler, alt montajda veya parça belgesinde uygulanan görüntü ayarlarını gösterir. Montajda bir alt montaj ayarını geçersiz kılarsanız simgeler normal renk yoğunluğuna geçer (soluk olmaz).
|
|
Alt montajda veya parça belgesinde uygulanan alt montaj bileşeni görüntü ayarları.
|
|
|
Montajda uygulanan geçersiz kılma, alt montaj bileşeninin görüntü modunu Arka Kenarları Göster olarak değiştirir. |
İşaretçiyi Görüntü Bölmesi'nde görüntü ayarları üzerinde gezdirirseniz, ayarın yapıldığı montajın adını, konfigürasyonunu ve görüntü durumunu gösteren bir araç ipucu görüntülenir.
Görüntü ayarı geçersiz kılmalarını alt montaj bileşenlerinden kaldırabilirsiniz.
Geçersiz kılmaları bir alt montaj bileşeninden kaldırmak için:
Görüntü Bölmesi'nde bileşene ait bir simgeye tıklayın ve Geçersiz Kılmayı Sıfırla'yı
seçin.
O bileşene ait tüm görüntü ayarı geçersiz kılmaları kaldırılır.
Tüm alt montaj bileşenlerinde tüm geçersiz kılmaları kaldırmak için:
Görüntü Bölmesi'nde:
- veya -
Tüm Üst Düzey Geçersiz Kılmaları Sıfırla'yı
seçin.
Tüm alt montaj bileşenlerine ait tüm görüntü ayarı geçersiz kılmaları kaldırılır.
En üst seviyedeki bileşenler için görüntü ayarları, en üst seviyedeki montajın görüntü durumunda saklanır. Dolayısıyla, bunlar her zaman normal renk yoğunluğunda görüntülenir (soluk olmaz) ve geçersiz kılmaları sıfırlama komutlarından etkilenmez.
Görüntü Bölmesi'nde, montaja yeni görüntü durumları ekleyebilir ve bir görüntü durumundan diğerine geçebilirsiniz.
Yeni bir görüntü durumu oluşturmak için:
Görüntü Bölmesi'nde herhangi bir yere sağ tıklayın ve Görünüm Durumu Ekle'yi seçin.
Yeni görüntü durumu için bir ad girin ve Enter'a basın.
Yeni görüntü durumunun adı, FeatureManager tasarım ağacının üstünde konfigürasyon adından sonra açılı ayraç içinde görüntülenir.
Bir görüntü durumundan diğerine geçmek için:
Görüntü Bölmesinin herhangi bir yerinde sağ tıklayın, Etkin Görüntü Durumu'nu seçin ve bir görüntü durumu seçin.
