Stil

Ölçümlendirme ve çeşitli detaylandırmalar (Notlar, Geometrik Tolerans Sembolleri, Yüzey Cilası Sembolleri ve Kaynak Sembolü) için, kelime işleme belgelerindeki paragraf stillerine benzer stiller tanımlayabilirsiniz. Detaylandırmalarla stil kullanırken sık kullanılan sembolleri tekrarlayabilirsiniz. Stillerle şunları yapabilirsiniz:

• Bir ölçümlendirme veya detaylandırma özelliğini stilin parçası olarak kaydetmek.

• Referans verebilmek için stilleri adlandırmak.

• Stilleri birden çok ölçümlendirme veya detaylandırmaya uygulamak.

• Stil eklemek, güncellemek ve silmek.

• Stil kaydetmek ve yüklemek. Ayrıca başka belgelerden kaydedilen ve başka klasörlerde bulunan stilleri de yükleyebilirsiniz.

• Tasarım Kitaplığı ile stilleri global olarak kullanmak.

Stillerin işlevleri şunları içerir:

• Bir detaylandırma eklerken stil kullanan bir öğeyi önceden seçebilirsiniz ve o stil yeni öğe için varsayılan olur. İlk önce bir konuma tıklarsanız yeni öğeler için stil kullanılmaz.

• Delik Bilgileri ile oluşturulan ölçümlendirmelere stil uygulayamazsınız.

• Model Öğeleri Ekle'yi kullanarak bir parça veya montajdan teknik resme ölçümlendirme eklediğinizde, ölçümlendirmelerin stilleri orijinal modele ait olur ve eklenen ölçümlendirmelere teknik resim stilleri atayamazsınız. Bunun yerine teknik resme parça veya montaj stilleri yükleyebilirsiniz. Bu durumda, teknik resimdeki stillerde yapılan değişiklikler parça veya montaj belgelerindeki stilleri de değiştirir.

• Teknik resimlere parça veya montaj stilleri yükleyebilirsiniz. Teknik resimdeki stillerde yapılan değişiklikler parça veya montaj belgelerindeki stilleri de değiştirir.

Stil uzantıları:

Stiller .sldfvt dosya uzantısını da destekler.

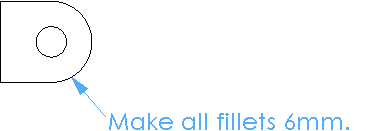

Bu örnekte notlar için nasıl detaylandırma stili kullanıldığı gösterilmiştir.

Bir belgeye stil eklemek için:

1. Bir veya daha fazla ölçümlendirme veya detaylandırma seçin.

2. PropertyManager veya iletişim kutusunda ölçümlendirme veya detaylandırma özelliklerini düzenleyin.

3. Stil Ekle Yada Güncelle'ye tıklayın .

4. İletişim kutusunda Yeni bir ad gir veya var olan bir ad seç altında bir ad yazın ve Tamam'a tıklayın.

Bir ölçümlendirme veya detaylandırmaya stil uygulamak için:

1. Bir veya daha fazla ölçümlendirme veya detaylandırma seçin.

2. PropertyManager veya iletişim kutusunda Geçerli Stili Belirle altından bir stil seçin.

Başka bir teknik resimde kullanmak üzere bir stil kaydetmek için:

1. Geçerli Stili Belirle'de görüntülenen bir stille Stili Kaydet'e tıklayın.

2. Farklı Kaydet iletişim kutusunda dosyayı kaydetmek istediğiniz klasöre göz atın, gerekirse dosya adını değiştirin ve Kaydet'e tıklayın.

   Stili Tasarım Kitaplığına eklemek için, Documents and Settings\All Users\Application Data\SolidWorks\SolidWorks version\design library\annotations dizinine kaydedin.

Teknik resme bir stil yüklemek için:

1. Stil Yükle'ye tıklayın.

2. Aç iletişim kutusunda uygun klasöre göz atın ve bir veya daha fazla dosya seçin.

   Shift veya Ctrl tuşlarını kullanarak birden çok stil dosyası seçebilirsiniz.

3. Aç'a tıklayın.

   Yüklenen stiller Geçerli Stili Belirlelistesinde görüntülenir.

Bir stili güncellemek için:

1. Stille bir ölçümlendirme veya detaylandırma seçin.

2. Ölçümlendirme veya detaylandırma özelliklerini değiştirin.

3. Stil Ekle Yada Güncelle'ye tıklayın.

4. Listeden stil adını seçin, Bu stile bağlı tüm detaylandırmaları güncelle'yi seçip Tamam'a tıklayın.

5. Stile bağlı detaylandırmaları güncellemek için standart araç çubuğunda Yeniden oluştur'a veya Düzenle, Yeniden oluştur'a tıklayın.

Bir stille ilişkilendirmeyi koparmak için:

1. Stil Ekle Yada Güncelle'ye tıklayın.

2. Stil adını seçin, bu stille tüm bağlantıları Kopar'ı seçip Tamam'a tıklayın.

   Ölçümlendirmeler ve detaylandırmalar öğeler belge varsayılanına sıfırlanmadıkça stilin önceden uyguladığı özellikleri korur (aşağıya bakın).

Bir stili silmek için:

1. Geçerli Stili Belirle'den bir stil seçin.

2. Stili Sil'e tıklayın.

   Geçerli stil olarak ayarlanmıştır. Ölçümlendirmeler ve detaylandırmalar öğeler belge varsayılanına sıfırlanmadıkça stilin önceden uyguladığı özellikleri korur.

Ölçümlendirme veya detaylandırma özelliklerini belge varsayılanlarına sıfırlamak için:

1. Stil bulunan ölçümlendirme veya detaylandırmaları seçin.

2. Seçilen öğelere varsayılan özellikleri uygula'ya tıklayın.

   Stil olarak sıfırlanır (belge varsayılanı).

   Stil olarak seçildiğinde ölçümlendirme veya detaylandırmanın stille bağlantısını koparır ancak öğe uygulanan özellikleri korur. Ölçümlendirme ve detaylandırma özelliklerini sıfırlamak için Seçilen öğelere varsayılan özellikleri uygula'yı kullanın. belirtimi ölçümlendirmenin herhangi bir stile bağlı olmadığını gösterir, bu nedenle stillere gelecekte yapılacak herhangi bir değişiklik uygulanmaz.
