Instant3D Canlı Kesit Düzlemleri
Canlı Kesit Düzlemleri, herhangi bir düzlemi kullanarak modellerden dinamik kesitler almanızı sağlar. Canlı Kesit Düzlemlerini, tasarım görevlerine farklı açılardan yaklaşmak için bir analiz aracı olarak kullanın. Birden fazla Canlı Kesit Düzlemini sürekli olarak görüntüleyebilirsiniz ve bunlar otomatik olarak modelle birlikte kaydedilir.
Canlı Kesit Düzlemlerinin görüntülenme durumunu değiştirmek için Görünüm, Canlı Kesit Düzlemleri'ne tıklayın.
Canlı Kesit Düzlemleri mod dışıdır. Canlı Kesit Düzlemlerini kullanırken malzemeler ekleyebilir, ardından unsurlar ekleyebilir veya başka bir Instant3D işlevini kullanabilirsiniz.
|
Canlı Kesit Düzlemlerini kullanmak için:
Bir düzlemsel yüz veya bir düzlem seçin, sağ tıklayın ve Canlı Kesit Düzlemi'ni seçin.
Düzlem boyutu, seçili yüzü temel alır. Tutamaçlarını sürükleyerek düzlemi yeniden boyutlandırabilirsiniz. Tüm Canlı Kesit Düzlemlerinin saklandığı Canlı Kesit Düzlemleri klasörü, FeatureManager tasarım ağacında görüntülenir.
Canlı Kesit Düzlemleri klasöründe, düzlemi seçin ve LSP1 olarak yeniden adlandırın. Grafik alanında herhangi bir yere tıklayın.
Canlı Kesit Düzlemi devre dışı kalır ve düzlem tutamaçları kaybolur. Düzlem triadı da kaybolur. |
|
|
|
|

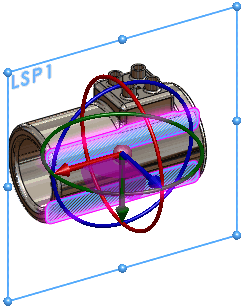

Düzlemin sınırına sağ tıklayın ve Parçaya Uydur'u seçin.
Düzlem boyutu da büyüyerek tüm boyutun kesitini alabilir duruma gelir.
Diğer kısayol menüsü öğeleri, Canlı Kesit Düzlemini kendi orijinal durumuna sıfırlamanıza veya gizlemenize olanak tanır. |
|
|
|
|

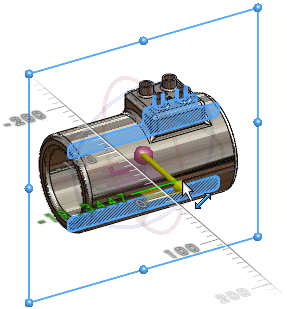

Modelden dinamik kesit almak için triad tutamacını sürükleyin.
Hassas ölçümler için cetvel görüntülenir.
Düzenlenemez kenarlarda, düzenlenebilir kenarlardan farklı bir renk kullanılır. Bu renkleri özelleştiremezsiniz. |
|
|
|
|

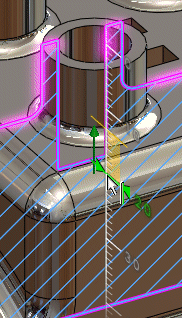

Herhangi bir noktada, Canlı Kesit Düzlemini sürüklemeyi bırakabilir, bir kesit konturu seçerek bir cetvel görüntüleyebilir, ardından tüm model geometrisini değiştirebilirsiniz.
Objeleri ölçmek için, Araçlar, Ölçüm'e tıklayın ve objeyi seçin.
 |
|
|
|
|

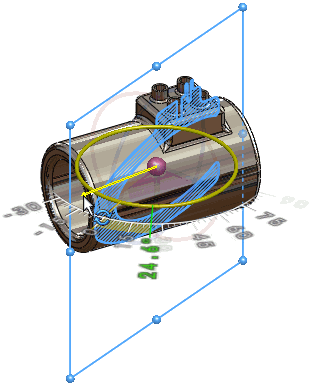

Triad halkalarını kullanarak Canlı Kesit Düzlemini döndürebilir ve modelin farklı açılardan kesitlerini alabilirsiniz. Bir açıölçer, hassas açıları ayarlamanızı sağlar. Grafik alanında LSP1'e sağ tıklayın ve Gizle'ye  tıklayın.
Canlı Kesit Düzlemleri klasöründeki simgeler, düzlemlerin görüntülenme durumunu yansıtır. Triadı geçici olarak gizlemek için Triad'ı Gizle  seçeneğine de tıklayabilirsiniz.
Örnekte bir Canlı Kesit Düzleminin nasıl sürüklendiği, bir kesit konturunun nasıl değiştirildiği ve Canlı Kesit Düzleminin nasıl döndürüldüğü görülmektedir.
|
|
