Draft Analizine Genel Bakış
Plastik parça tasarımcıları ve kalıp aracı üreticileri, parçalarının yüzlerine draftın doğru uygulandığını kontrol etmek için Draft Analizi aracını kullanabilirler. Draft analizi ile draft açılarını doğrulayabilir, bir yüz içindeki açı değişikliklerini inceleyebilir ve parçalardaki ayrım hatlarını, enjeksiyon ve çıkarma yüzeylerini bulabilirsiniz.
Ayrıca, DraftXpert'i kullanarak draft analizi yapabilirsiniz.
Kriterler
Draft analizini gerçekleştirmek için, aşağıdaki kriterleri belirtin:
Çekme Yönü. Çizim yönünü tanımlamak için düzlemsel bir yüz, doğrusal bir kenar veya bir eksen seçin. Ayarlama triad'ını seçerek ve triad'ı sürükleyerek çekme yönünü ayarlayabilirsiniz.
-
Yüz sınıflandırması. Bu onay kutusu işaretlendiğinde, analiz, draft açısına bağlı olarak modeldeki her yüzü inceler. Hesapla'ya tıkladığınızda, her yüz farklı bir renkte görüntülenir. Bu onay kutusunun işareti kaldırılırsa, analiz yüz açılarının bir kontur haritasını oluşturur.
NOT: Her iki analiz tipi için Çekme Yönü ve Draft Açısı'nı belirtmeniz gerekir.
Yönü Ters Çevir
. Çizim yönünü değiştirmek için tıklayın.
Draft Açısı
. Bir referans draft açısı girin, ardından referans açısını o anda modelde bulunan açılarla karşılaştırın.
Kategoriler
Hesapla'ya tıkladığınızda görüntülenen sonuçlar seçtiğiniz draft analizinin türüne bağlıdır. Analiz türünü veya parametreleri değiştirdiğinizde, yeniden hesaplama yapmanız gerekir.
Yüz Sınıflandırması
Grafik alanında, her yüz seçtiğiniz Draft açısı'na bağlı olarak bir renk görüntüler.
|
Yüz sınıflandırması belirttiğinizde, Renk Ayarları altında listelenen draft analizi sonuçları dört kategoride gruplanır: |
Pozitif draft. Belirttiğiniz referans draft açısına bağlı olarak, yüzleri pozitif draftla görüntüler. Pozitif draft, yüz açısının çekme yönüne göre referans açısından daha büyük olduğu anlamına gelir. Negatif draft. Belirttiğiniz referans draft açısına bağlı olarak, yüzleri negatif draftla gösterir. Negatif draft, yüz açısının çekme yönüne göre negatif referans açısından daha küçük olduğu anlamına gelir. Draft Gerekli. Düzeltme gerektiren yüzleri gösterir. Bu yüzler, negatif referans açısından büyük, pozitif referans açısından küçük bir açıya sahiptir. -
İki taraftan tersaçı yüzleri. Draftın hem pozitif hem de negatif tiplerini içeren yüzleri gösterir. Genelde, bunlar ayrım çizgisi oluşturmanızı gerektiren yüzlerdir.
NOT: Görüntü rengi değişebilir. Draft analizini ilk defa kullandığınızda, sistem varsayılan renkleri kullanır. Renkleri değiştirirseniz, sistem belirttiğiniz yeni renkleri kullanır.
|
|
Aşağıdaki örneklerde, Yüz sınıflandırması kullanılarak modele bir draft analizi uygulanmıştır.
|
|
|
|
Hiçbir draft analizi uygulanmamış |

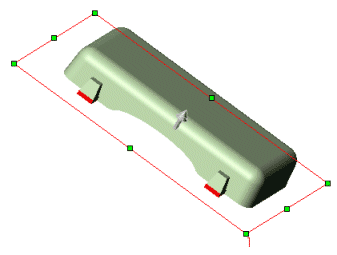

Pozitif draft |
|
|
|
|

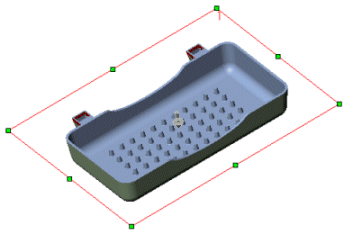

Negatif draft |
Draft gerekli |
Her kategori aşağıdaki bilgi ve özelliği içerir:
Kategorinin renk örneği üzerinde o kategoride bulunan yüzlerin sayısı rakamla gösterilir
Göster
veya Gizle
simgelerini kullanarak görüntüyü değiştirme
Varsayılan görüntü renklerini değiştirme
simgesine tıkladığınızda, renk sınıflandırmalarını parça ile kaydetme.
Sarp Yüzleri Bul
Bu seçenek, yalnızca draftın eklendiği model üzerindeki eğri yüzleri analiz etmek için kullanılır. Referans açısına bağlı olarak, bir eğri yüz üzerinde kriterlere uyan noktalar ve eğri üzerinde referans açısı tarafından belirtilen kriterlere uymayan başka noktalar vardır. Eğri yüzler içeren bazı modellerde, eğri boyunca bulunan tüm alanlar referans açısına uyar veya referans açısını geçer. Bu gibi durumlarda, eğri yüz üzerindeki tüm noktalar referans açısına uyduğundan veya onu geçtiğinden Sarp yüzleri bul onay kutusunun işaretlenmesi herhangi bir sonuç getirmez.
Pozitif sarp yüzler. Belirttiğiniz referans draft açısına bağlı olarak, sarp yüzleri pozitif draftla görüntüler.
Negatif sarp yüzler. Belirttiğiniz referans draft açısına bağlı olarak, sarp yüzleri negatif draftla gösterir.
Yüzeyler
Draftı yüzeyler için analiz ederken, ek Yüz sınıflandırması kriteri eklenir: Draftlı yüzey yüzleri. Yüzeyler bir iç ve bir dış yüz içerdiğinden, yüzey yüzleri sınıflandırmanın (Pozitif draft ve Negatif draft) sayısal kısmına eklenmez. Draftlı yüzey yüzleri draft içeren tüm pozitif ve negatif yüzeyleri listeler.
|
|
|
|
|
Negatif draft |
Pozitif draft |
Eğri yüz üzerindeki tüm noktalar referans açısından daha büyük olduğu için hiçbir sarp yüzey yok |
Renk Ayarları
Renk kontur haritası oluşturmak için Yüz sınıflandırması seçeneğinin işaretini kaldırın. Modeldeki yüz üzerindeki açı değiştikçe, renk konturu modelin her yüzünde tek tip veya dereceli değişiklikler gösterir. Referans açısına bağlı olarak (Draft açısı ), PropertyManager'daki ölçek merkezde 0 olmak üzere pozitiften negatife değer aralığını gösterir. İki görüntü modundan seçim yapabilirsiniz:
Tek tip görüntü. Tek tip görüntü, pozitif draft, negatif draft ve draft gerektiren yüzlerdeki alanları temsil etmek için üç renk gösterir. Bu üç rengi değiştirebilirsiniz.
-
Geçiş görüntüsü. Draftın gerekli olduğu modeldeki açıların varyasyonlarını görüntülemek için Dereceli geçiş onay kutusunu işaretleyin.
Görünüm araç çubuğunda Gölgeli ve Kenarlı
seçimini belirterek renk konturu hesaplaması sırasında modelin ayrı ayrı yüzlerini görebilirsiniz.
Bir modeli renk konturu kullanarak bir daha analiz ettiğinizde, orta aralık değerleri varsayılan olarak belirir.

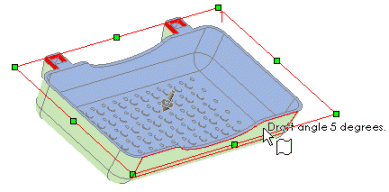

NOT: Draft açısının değerini dinamik olarak görüntülemek için, görüntü modlarından birini kullanırken, imleci modelde bir alanın üzerine getirin.
|
|
|
|
|
|

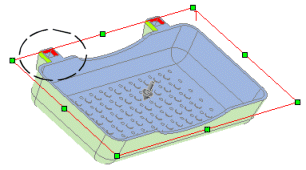

Dereceli geçiş onay kutusu işaretli. Daireye alınmış alana dikkat edin. |
|
|
|
|
|
Dereceli geçiş onay kutusu işaretli değil. Daireye alınmış alana dikkat edin. |
