Blok Ekle/Kaldır

Çizim objelerini ekleyebilir veya kaldırabilirsiniz. Bir bloktan çizim objelerini kaldırdığınızda o çizim objeleri blok seviyesinden hemen sonraki seviyeye ilerletilir. Blok ekleme işlemi tersine çevirir.

Blok Ekle/Kaldır örneğin alınmış bir dosya gibi karmaşık bir çiziminiz varsa ve çizimden seçilen objeleri blok olarak kullanmak istiyorsanız kullanışlıdır.

Bir blok eklemek/kaldırmak için:

  1. Çizimi Düzenle modunda, FeatureManager tasarım ağacında bir Blok seçin.

  2. Bloğu Düzenle (Blok araç çubuğu) veya Araçlar, Bloklar, Düzenle'ye tıklayın.

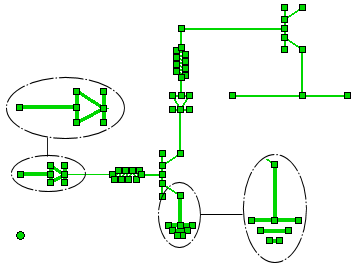

    Devre tek bir bloktur.

  1. ObjeleriEkle/Kaldır'a (Blok araç çubuğu) veya Araçlar, Bloklar, Objeleri Ekle/Kaldır'a tıklayın.

  2. PropertyManager'da, Blok Objeleri altından eklemek veya kaldırmak istediğiniz objeleri seçin.

    İşaretlenen çizim objeleri bloktan kaldırılacak.

  3. simgesine tıklayın, blok onaylama köşesine tıklayıp çizimi kapatın.

Seçilen objeler hala çizimin parçasıdır ancak çizim seviyesine yükseltilmiştir.
