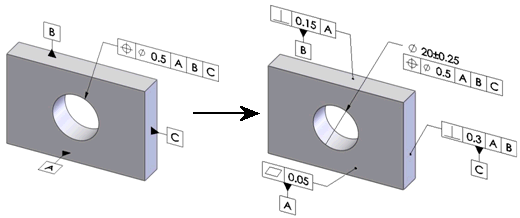

DimXpert Geometrik Tolerans
DimXpert unsurlarına geometrik toleranslar uygulamak için DimXpert Geometrik Toleranslar aracını
kullanın.
Geometrik tolerans uygulamak üzere DimXpert kullanmak için:
Geometrik Tolerans (DimXpert araç çubuğu) veya Araçlar, DimXpert, Geometrik Tolerans'a tıklayın.
Geometrik özelliği seçin.
Tolerans bilgisini ve datumları gerektiği şekilde uygulayın.
Bir unsur seçip detaylandırmayı yerleştirin.
Bir unsuru önceden de seçebilirsiniz.
Tamam'a tıklayın.
Ayrıca geometrik tolerans eklenti seçeneklerini de ayarlayabilirsiniz.
Özellikler İletişim Kutusu
DimXpert geometrik toleranslarını tanımlamak ve düzenlemek için geometrik tolerans Özellikler iletişim kutusunu kullanın. DimXpert'ten Özellikler iletişim kutusunu kullandığınızda, yazılım her etkin teknik resim standardı için bu filtre ve denetlemeleri önerir.
|
Özellik |
Filtreler ve Denetlemeler |
|
Sembol |
Denetle: Yazılım geometrik özelliklerin ve unsur kombinasyonunun geçerli olup olmadığını denetler. Kombinasyon geçersizse, örneğin tolerans unsuru Yükseklik'ken Yassılık uygularsanız, bir hata oluşur. |
|
|
|
|
Tolerans Alanı Şekli |
Filtreler: Yazılım seçilen geometrik özelliğe göre seçenekleri filtreler. Örneğin, seçenekler Konum toleransları için etkinleştirilir ve Dairesellik toleransları için devre dışı bırakılır.
Denetle: Yazılım tolerans alanı ve unsur kombinasyonunun geçerli olup olmadığını denetler. Kombinasyon geçersizse, örneğin tolerans unsuru düzlemken siz bir çap sembolü uygularsanız, bir hata oluşur. |
|
|
|
|
Tolerans Değeri |
Denetle: Yazılım, tolerans değerinin verildiğinden ve pozitif bir değer olduğundan emin olmak için denetler. Değer eksikse, bir sayı değilse veya sıfırın altında bir değerse bir hata oluşur. |
|
|
|
|
Malzeme Koşul Değiştirici |
Filtreler: Yazılım seçilen geometrik özelliğe göre seçenekleri filtreler. Örneğin, seçenekler Konum için etkinleştirilir ve Gezinti için devre dışı bırakılır.
Şunları Denetler:
Yazılım, mümkün olan en fazla malzeme koşulu (MMC) ve mümkün olan en az malzeme koşulu (LMC) sembollerinin yalnızca tolerans unsuru bir boyut unsuru olduğunda uygulandığından emin olmak için denetler. Unsur bir boyut unsuru değilse, örneğin unsur bir cepse bir hata oluşur. MMC veya LMC belirlediğinizde yazılım tolerans unsuruna bir boyut toleransı uygulandığından emin olmak için denetler. Boyut toleransı yoksa bir hata oluşur. |
|
|
|
|
Yansıtılmış Tolerans Alanı |
Filtreler: Yazılım seçilen geometrik özelliğe göre seçenekleri filtreler. Örneğin, seçenekler Konum için etkinleştirilir ve Eşmerkezlilik için devre dışı bırakılır.
Şunları Denetler:
Yazılım tolerans unsurunun yansıtılmış tolerans alanını desteklediğinden emin olmak için denetler. Unsur desteklemezse bir hata mesajı oluşur. Örneğin, unsur düzlemken bir yansıtılmış tolerans alanı uygularsanız (ISO). Yazılım, yükseklik değerinin verildiğinden ve pozitif bir değer olduğundan emin olmak için denetler. Değer eksikse, bir sayı değilse veya sıfırın altında bir değerse bir hata oluşur. |
|
|
|
|
Birime Göre Tolerans |
Denetle: Yazılım birim başına alan veya birim başına uzunluk kriteri için kullanılan formatın geçerli olup olmadığını denetler. Format tanınmazsa bir hata mesajı oluşur. |
|
|
|
|
Tolerans 2 |
Denetle: Yazılım, “MAKS”ın takip ettiği tolerans değeri olan girdi formatının geçerli olup olmadığını denetler. Format tanınmazsa bir hata mesajı oluşur. |
|
|
|
|
Birincil, İkincil ve Üçüncül Datum |
Filtreler:
Yazılım seçilen geometrik özelliğe göre datum seçeneklerini filtreler. Örneğin, seçenekler Konum için etkinleştirilir, Yassılık için devre dışı bırakılır. Yazılım seçilen geometrik özelliğe göre malzeme koşul değiştirici seçeneklerini filtreler. Örneğin, seçenekler Konum için etkinleştirilir ve Gezinti için devre dışı bırakılır.
Şunları Denetler:
Yazılım, girilen datum etiketinin varolan bir datumun etiketi olup olmadığını denetler. Değilse bir hata oluşur. Yazılım, MMC ve LMC sembollerinin yalnızca datum unsuru bir boyut unsuru olduğunda uygulanıp uygulanmadığını denetler. Unsur bir boyut unsuru değilse, örneğin unsur bir düzlemse hata oluşur. Yazılım, datumun ASME Y14.5.1M tarafından belirlenen kurallara göre geçerli bir datum referans çerçevesi tanımlayıp tanımlamadığını denetler. Datum ayarları uygun olmadığında, örneğin, birincil ve ikincil datumlar iki paralel düzlemse hata oluşur. |
|
|
|
|
Kompozit Çerçeve |
Denetle: Datum belirlediğinizde, yazılım alt seviyede belirlenen datumların üst seviyedekilerle aynı öncelik sırasında girilip girilmediğini denetler. Datumlar tekrarlanmazsa, örneğin, üst seviyedeki birincil datum "A" ise, ancak alt seviyede birincil olarak "B" girilmişse hata oluşur. |
İnç Parçaları
İnçle çalışırken, tolerans bölümüne girdiğiniz virgülden sonraki basamak sayısı ve ardından gelen sıfırlar basit ölçümlendirmeleri oluştururken kullanılan ondalık sayısını kontrol eder.
Tolerans değeri ",00" olarak girildi
Basit ölçümlendirmeler de tolerans değeriyle aynı ondalık sayısıyla ifade edilir. |
|
|
Tolerans değeri ",000" olarak girildi |
|
Yöne Dayalı Toleranslar
Bir unsurun çizgi elemanlarını kontrol eden toleranslar uyguladığınızda veya eksenel unsurlara düzlemsel alan toleransları uyguladığınızda, detaylandırma düzlemlerini ayarlarken dikkatli olun. Aşağıdaki örnekte, datum B'ye paralel düzlemlerde bulunan tüm çizgi elemanlarına 0,5 tolerans, datum C'ye paralel düzlemlerde bulunan tüm çizgi elemanlarına da 0,2 tolerans uygulanır.
Unsur tarafından desteklenen tolerans listesi.
Yükseklik, Koni, Silindir, Basit Delik
Form: dairesellik, silindiriklik (koni hariç), düzlük
Oryantasyon: açısallık, paralellik, diklik
Konum: eşmerkezlilik, konum, simetri (yalnızca ISO)
Profil: çizgi, yüzey
Gezinti: dairesel, toplam
Düz Havşa ve Konik Havşa Delikleri
Düzlem
Form: yassılık, düzlük
Oryantasyon: açısallık, paralellik, diklik
Konum: konum (yalnızca ISO), simetri
Profil: çizgi, yüzey
Gezinti: dairesel, toplam
Çentik, Yuva, Genişlik
Form: düzlük (yalnızca genişlik)
Oryantasyon: açısallık, paralellik, diklik
Konum: konum, simetri
Profil: çizgi, yüzey
Cep
Konum: konum
Profil: çizgi, yüzey
Koleksiyon, Yüzey
Küre
