Belge Pencereleri

SolidWorks uygulamasında, tüm parça, montaj ve teknik resme belge adı verilir ve her belge ayrı bir pencerede görüntülenir. (Yine de her teknik resim belgesi birden çok teknik resim çalışma sayfası içerebilir.)

• Model veya teknik resmin görüntülendiği, pencerenin ana bölmesi grafik alanıdır.

• Sol panelde FeatureManager tasarım ağacı, PropertyManager, ConfigurationManager ve DimXpertManager görüntülenir.

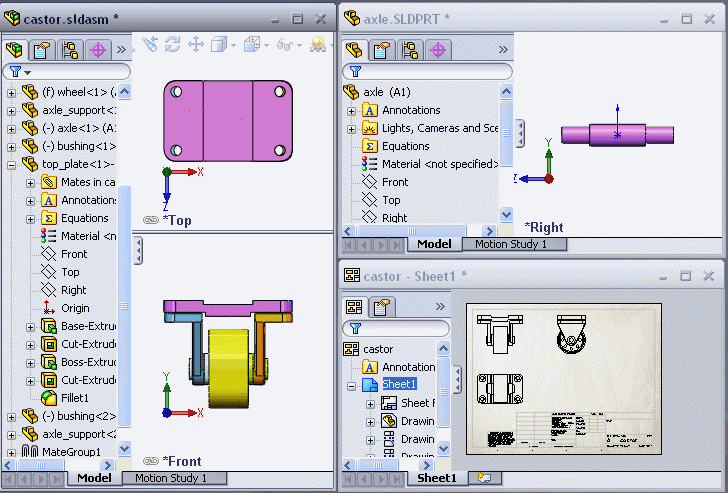

• Birden çok parça, montaj ve teknik resim belgesi penceresini aynı anda açabilirsiniz. Ayrıca, Yeni Pencereyle veya görünüm pencereleriyle aynı belgenin birden çok görünümünü aynı anda görebilirsiniz.

• Grafik alanında olabildiğince alan kazanmak için menüleri, durum çubuğunu, Görev Panosunu ve FeatureManager tasarım ağacı alanını gizleyen Tam Ekran Modu'nu kullanın. Tüm açık araç çubuklarının ve FeatureManager tasarım ağacı alanının görünürlüğünü ayrı olarak değiştirebilirsiniz.

• Menü çubuğundaki belge adının yanındaki yıldız işareti (*) belgenin en son kaydedildikten sonra değiştirildiğini gösterir.

• Açık belgeleri kapatmak için Pencere, Tümünü Kapat'a tıklayın.
