Yardımcı Görünüm
Bir Yardımcı Görünüm, Yansıtılmış Görünüm'e benzer, ancak varolan bir görünümdeki bir referans kenara dik olarak açılmıştır.
Bir patlatılmış montaj görünümünün bir yardımcı görünümünü oluşturabilirsiniz.

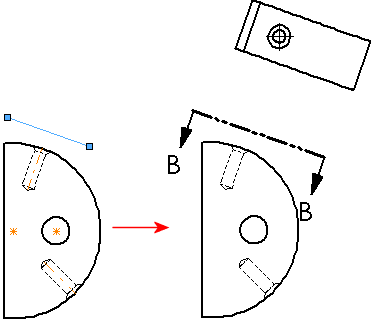

Katlama için çizilmiş çizgiler kullanabilirsiniz. Bu örnekte, yardımcı görünümün doğrultusunu gerektiği gibi ayarlamak için, çizilmiş çizgi ve geçici delik ekseni arasında dik bir ilişki ekleyin.
Bir yardımcı görünüm oluşturmak için:
-
Teknik Resim araç çubuğunda Yardımcı Görünüm'e
tıklayın veya Ekle, Teknik Resim Görünümü, Yardımcı'ya tıklayın.
Yardımcı Görünüm PropertyManager görünür.
-
Bir referans kenar seçin (yatay veya dikey bir kenar olmamalıdır, çünkü bu bir standart Yansıtma Görünümü oluşturur).
Referans kenar, bir parçanın kenarı, bir siluet kenarı, bir eksen veya bir çizilmiş çizgi olabilir.
Yardımcı görünümler detay görünümlerde kullanılamaz.
Teknik resim görünümünü sürüklerken içeriğini göster seçeneğini seçtiyseniz, işaretçiyi hareket ettirirken görünümün bir önizlemesi gösterilir. Görünümün hizalamasını ve oryantasyonunu da denetleyebilirsiniz.
Görünüm istediğiniz yere gelene kadar imleci taşıyın, ardından görünümü yerleştirmek için tıklayın. Gerekirse görünüm etiketlerini düzenleyebilir ve hizalamayı değiştirebilirsiniz.
Bir Yardımcı Görünüm oluşturmak için bir çizilmiş çizgi kullandıysanız, çizim emilerek, istemeden silmeniz önlenir. Çizim düzenlerken çizim objelerini silebilirsiniz.
Bir yardımcı görünümü oluşturmakta kullanılan bir çizilmiş çizgiyi düzenlemek için:
Yardımcı Görünümü Seçin.
Yardımcı Görünüm PropertyManager'da, Ok'u seçin.
Görünüm okuna sağ tıklayın ve Çizimi Düzenle'yi seçin.
Çizilmiş çizgiyi düzenleyin ve çizimden çıkın.
Görünüm okunu düzenlemek için:
|
Görünüm okunda, aşağıdaki sürüklemeyi yapın:
|
|
