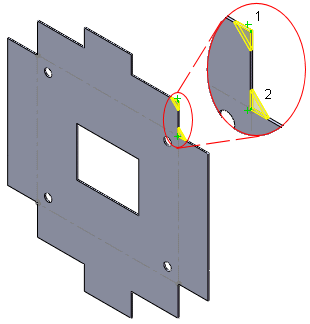

边角剪裁

边角剪裁工具从展开的钣金零件的边线或面切除材料或向其中添加材料。

要生成边角剪裁：

1. 生成钣金零件。

2. 单击边角剪裁 （钣金工具栏），或者单击插入、钣金、边角剪裁。

3. 在边角剪裁 PropertyManager 中的释放槽选项下，设定以下值：

   1. 为边角边线 选择边线。

   2. 单击聚集所有边角。

   3. 为释放槽类型选择数值。

   4. 选择或清除在折弯线上置中。

   5. 设定半径或侧边长度的值。

   6. 选择与厚度的比例以设定值。

   7. 选择与折弯相切。

   8. 选择添加圆角边角以设定半径 的值。

4. 单击确定 。

对展开的零件添加或减除材料：

1. 在边角剪裁 PropertyManager 中的断开边角选项下，设定以下值：

   1. 选择边角边线和/或法兰面 。

   2. 单击聚集所有边角 .

聚集所有边角仅在展开的状态下可用。

2. 单击 。
