变形 - 点范例

您可以组合不同的点变形选项来获得各种效果。此主题中的范例只对某些选项作了示范。有关这些选项之间如何互相作用并影响模型变形的详细信息，请参阅变形 - 点选项。

如果使用默认的图像品质设定，则作用于小区域的点变形可能不会显示。欲提高品质，请依次单击工具、选项、文件属性、 图像品质 。将上色和草稿品质 HLR/HLV 分辨率滑杆移动到右侧，或者选择优化边线长度。

要使用点来变形模型：

1. 单击特征工具栏上的变形 ，或依次单击插入、特征、变形。

2. 在 PropertyManager 中的变形类型下，选择点。

3. 在变形点下，在图形区域中选择一种实体作为变形点 ：

• 面或基准面上的点

• 边线上的点

• 顶点

• 空间中的点

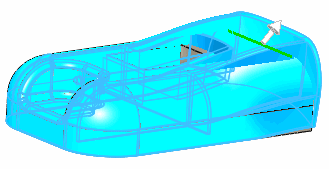

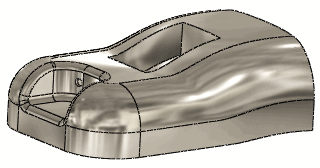

变形点选择范例：

4. 如果您以空间中的点作为变形点 ，请选择一个线性边线、两个点或顶点、一个平面或者一个基准面作为变形方向。

对于面、边线或顶点上的点，只有在需要使用不同于默认的方向时，才有必要另选一个变形方向。如有必要，单击反转变形方向 。

5. 在变形距离 框中设置一个值。

6. 在变形区域下：

   1. 在变形半径 框中设置一个值。半径值决定围绕所选点的球状影响范围。

如果您选择了面上的点和变形区域，默认情况下，变形将局限于所选面周边以内的区域。如果您选择了顶点、边线上的点或者空间中的点，则变形区域不会直接影响变形。

如果选择了变形区域，则还可以选择固定曲线/边线/面 和任意的要变形的额外面 。

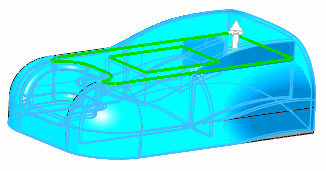

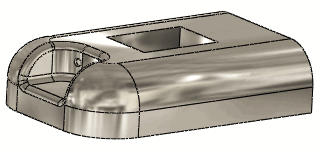

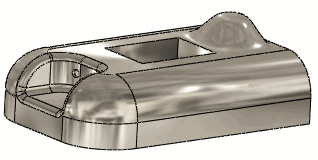

变形区域影响变形的范例

7. 在形状选项下：

   1. 选择刚度层次。刚度决定了变形形状的刚性，是将变形约束在一个面内（选择变形区域）还是自由变形（清除变形区域）。应用的刚度层次由要生成的形状而定。

8. 单击确定 。
