焊件 - 剪裁和延伸

您可以使用线段和其它实体来剪裁线段，使之在焊件零件中正确对接。您可使用剪裁/延伸来剪裁或延伸：

• 两个处于在角落处汇合的线段。

• 一个或多个相对于另一实体的线段。

• 线段同时的两端。

您应剪裁焊件模型中的所有边角以确定线段的长度能精确计算。

欲剪裁线段：

1. 单击剪裁/延伸 （焊件工具栏），或单击插入、焊件、剪裁/延伸。

2. 设定以下选项，然后单击 。

边角类型

单击以下边角类型之一 :

• 终端剪裁

• 终端斜接

• 终端对接1

• 终端对接2

要剪裁的实体

• 对于终端斜接、终端对接1 及终端对接2 边角类型，选择要剪裁的一个实体。

• 对于终端剪裁边角类型，选择要剪裁的一个或多个实体。

• 允许延伸。如果线段未到达剪裁边界，则将线段延长至其边界。

剪裁边界

选取剪裁边界类型（只对于终端剪裁边角类型）：

• 面/基准面。使用平面作为剪裁边界。

• 实体。使用实体作为剪裁边界。

选择面/基准面作为剪裁边界通常更有效且性能更好。只在相当于诸如圆形管道或阶梯式曲面之类的非平面实体剪裁时选择实体。

面/实体

• 对于终端斜接、终端对接1 及终端对接2 边角类型，选择剪裁所相对的一个相邻线段。

• 对于终端剪裁边角类型，选择剪裁所相对的一个或多个相邻面。如果选择面/基准面作为剪裁边界，则在保留或丢弃之间切换以选择要保留的线段。

预览。选择在图形区域中预览剪裁。出于性能考虑，请对复杂结构禁用此选项，除非您已选择所有项目进行剪裁。

允许延伸。选中以允许结构构件进行延伸或剪裁。消除则只可进行剪裁。在使用此选项时，请仔细检查预览以确保结果正确。

实体之间的的简单切除 。使结构构件与平面接触面相齐平（有助于制造）

实体之间的的封顶切除 。将结构构件剪裁到接触实体。

焊接缝隙。选择此项，然后输入焊接剪裁缝隙 以留出焊缝空间。缝隙会减少剪裁项目的长度，但保持结构的总长度。

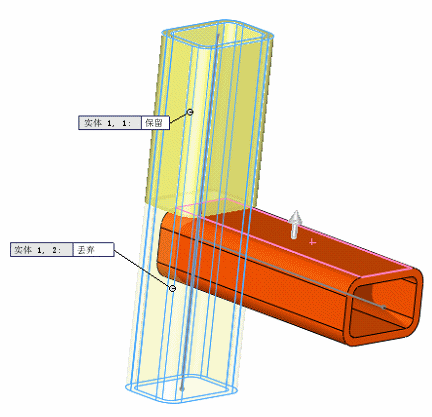

标注。如果剪裁边界使项目与剪裁相交，则标注会出现在剪裁线段的旁边，并带有实体标识符及用于保留和放弃线段的切换标记。

如果通过基准面或面进行剪裁并保留所有部分，则这些部分会被切除。如果放弃任何部分，则剩下的相邻部分将组合在一起。
