平板型式

在折叠的钣金零件中，平板型式1 特征应是最后一个特征。在 FeatureManager 设计树中，平板型式1 之前的所有特征在折叠或展开的钣金零件中都出现。而平板型式1 之后的所有特征则只在展开的钣金零件中出现。

对展开钣金零件的改进可使以前失败的复杂形状成功平展。这些改进还为某些边角处理、放样折弯、以及某些切除与折弯区域相交的情形提供更佳平展几何体。

您可更新在 SolidWorks 2011 之前生成的现有平板型式以使用改进的方法。在 FeatureManager 设计树中，用右键单击平板型式1，然后单击编辑特征。在平板型式 PropertyManager 中的参数下，选择重新生成平板型式。

您可在不平展零件的情况下对钣金平板型式生成 *.dxf 文件。

平板型式特征的一些注意事项：

• 折叠零件中的新特征。当平板型式1 被压缩时，您添加到零件的所有特征均在 FeatureManager 设计树中自动出现在该特征之前。

• 展开零件中的新特征。您可以通过将平板型式1 解除压缩来展开整个钣金零件。若要将特征添加到展开的钣金零件中，您必须首先将平板型式1 解除压缩。

• 调整特征顺序。在 FeatureManager 设计树中，您不能调整钣金零件特征顺序以使之位于平板型式1 特征之下。因此，您无法使用平板型式1 下的正交切除选项来调整切除的顺序。

• 修改参数。您可修改平板型式1 的参数来控制零件如何折弯，激活或禁用角落选项，以及控制展开钣金零件中的折弯区域的显示状态。您可定义纹理方向以在为半径零件计算边界框时使用。本软件决定与纹理方向对齐以适合平板型式的最小矩形（边界框）。

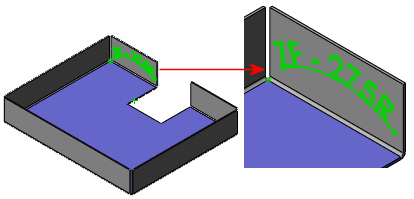

• 草图。您可将草图及其定位尺寸从折叠状态转换到平展状态，然后再转换回原。草图和定位尺寸将保留。

如果您在钣金零件中插入 3D 注解 ，平板型式注解视图将自动在注解 文件夹中生成。当您选择平板型式注解视图时，展开 工具则不可使用。

• 多实体钣金零件。所有实体的平板型式出现在 FeatureManager 设计树的底端。当您在切割清单中展开实体显示时，实体的平板型式出现在其特征列表的末端。

• 自相交叉的零件。如果零件因为具有自我相交的几何体而无法展平，会显示一个警告，引起问题的特征在图形区域中高亮显示。

欲修改平板型式特征1 的参数：

1. 在 FeatureManager 设计树中，用右键单击平板型式1，然后选择编辑特征 。

2. 在 PropertyManager 中，在参数下面：

   • 在图形区域中为固定面 选择一个不因为特征而移动的面。

   • 选择合并面来合并平板型式中的重合平面。

     当选择后，在折弯区域不再显示边线。

   • 选择简化折弯来拉直平板型式中的曲边。

3. 在边角选项下选取边角处理以在平板型式中应用平滑边线。

4. 在纹理方向下，在纹理方向中单击，然后在图形区域中选取一条边线或直线。

5. 在要排除的面下，在要排除的面中单击，然后在图形区域中选择您不想出现在平板型式中的任何面。(您可在面与折弯干涉时排除面。)您必须选择想要排除的每个面的前部和后部。

   原始零件	要排除的面 - 选择每个面的前部和后部	平板型式

6. 单击确定。

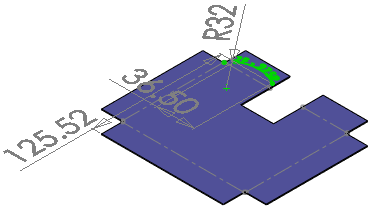

欲以平展状态显示草图尺寸：

1. 生成一包括在面上带有尺寸的草图的钣金零件。

2. 展开模型。

3. 在 FeatureManager 设计树中的平板型式 下扩展草图转换 。

4. 双击派生的草图以观阅平展状态的尺寸。
