形位公差属性
在您生成形位公差符号时要指定以下属性。
若要设定形位公差的属性，进行以下操作之一：
符号
选择符号。
|
|
|
|
|
|
|
直性
|
平性
|
圆性
|
圆柱性
|
直线轮廓
|
|
|
|
|
|
|
|
曲面轮廓
|
平行
|
垂直
|
尖角性
|
环向跳动
|
|
|
|
|
|
|
|
全跳动
|
位置
|
同心
|
对称
|
无
|
材料条件
选取一材料条件。指针必须位于公差或者主要、第二、或第三框内才可插入材料条件。
只有那些适合于所选符号的材料条件才可以使用。
|
|
|
|
|
直径
|
球性直径
|
最大材质条件
|
|
|
|
|
|
最小材质条件
|
无论特征大小如何
|
相切基准面
|
|
|
|
|
|
自由状态
|
统计
|
投影公差
|
|
|
|
|
|
方形
|
不相等排列的轮廓
|
|
高度
如果您单击投影公差
，在高度中输入投影公差带 PTZ)。

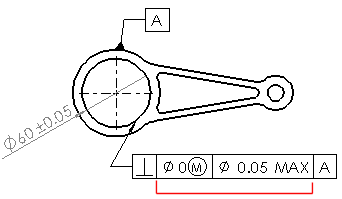

公差
为公差 1 和公差 2 键入公差值。
单位基本公差
您可根据单位应用平坦或笔直公差。您通过在公差值后加一正斜线 (/) 然后输入单位面积或单位长度准则来应用单位基础公差。
主要、第二、第三
为主要、第二、及第三基准输入基准名称与材料条件符号。
画面
生成额外框。您可按需要设定所需框数。使用框方框移动框。您每次只可在对话框中看到两个框。
组合框
组合两个框的符号。
介于两点间
如果公差值适用于两个点或实体之间，键入点的标号。
