您可以插入切削分割，以便为模具生成型心和型腔块。若想生成切削分割，您在曲面实体
文件夹中必须具有至少三个曲面实体：一个型心曲面实体、一个型腔曲面实体以及一个分型面实体。您可以从切削分割生成多个零件的模具，或者相同零件的多个实例。
为帮助防止型心和型腔块移动，您可以沿分型面的周长添加互锁曲面，然后再在模具零件中插入切削分割。您还可以在插入切削分割时自动生成互锁曲面。要关闭模具零件中的孔，您可以添加关闭曲面。
如果提前不包含具有模具零件的曲面实体，您可以包括一系列单独的曲面，使切削分割命令可以自动缝合在一起。
要打开 PropertyManager，请执行以下操作之一：
- 单击切削分割
（“模具工具”工具栏）。
- 单击。
- 右键单击切削分割特征，然后单击编辑特征
。

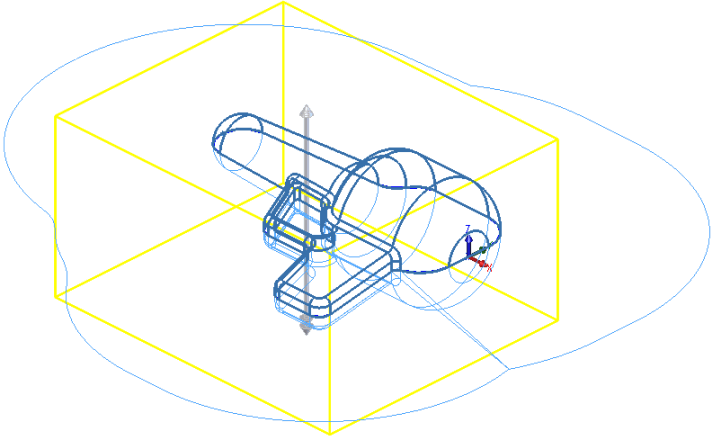

型芯
 |
型心曲面实体 |
显示并突出显示定义模具型心的选定曲面。 |

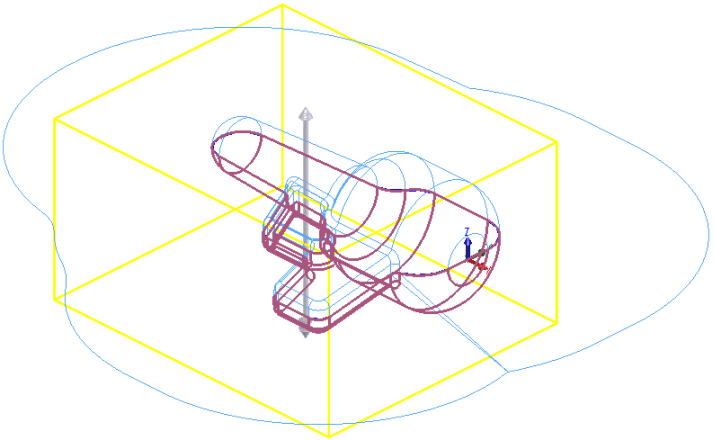

型腔
|
型腔曲面实体 |
显示并突出显示定义模具型腔的选定曲面。 |

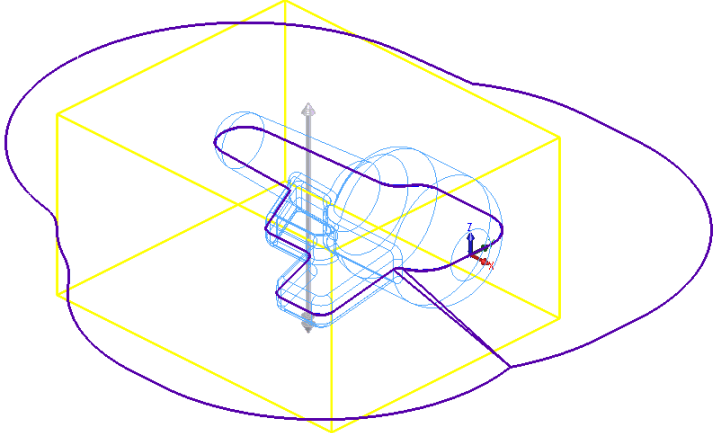

分型面
|
分型面实体 |
显示并突出显示定义模具分割分型面的选定曲面。 |

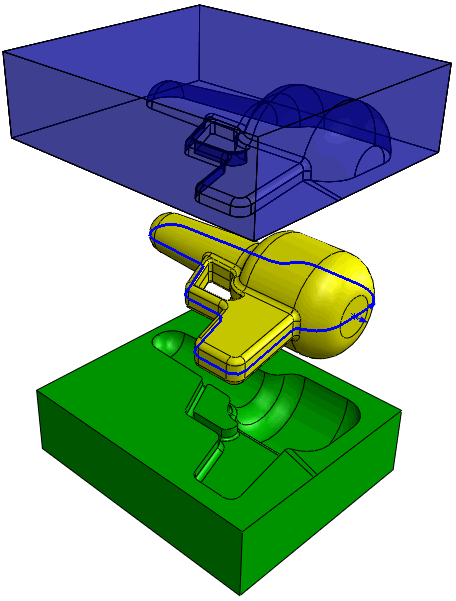

| 切削分割之后铸模 |
|---|
 |
