文档属性 - 出详图

可以指定出详图选项的文档层绘图设定。

要打开此页面，请在打开工程图的情况下单击 选项 （标准工具栏），选择文档属性选项卡，然后选择出详图。

选项

显示过滤器 选择要作为默认显示的注解类型，或选择显示所有类型。
文字比例 对于零件文件和装配体文档，清除 始终以相同大小显示文字可选择注解文字的默认大小比例。
始终以相同大小显示文字 选择此选项可将所有注解和尺寸都以相同大小显示（无论是否缩放）。
对工程图而言此选项已禁用，工程图只能缩放文字高度。

仅在生成此注解的视图方向上显示（仅对于零件和装配体） 选择此选项可只在模型的方向与添加注解时的方向一致时才显示注解。旋转零件或选择不同的视图方向会将注解从显示中移除。
显示注解/显示装配体注解 选择此选项可显示 显示过滤器中选定的所有注解类型。对装配体而言，此选项不仅对属于装配体的注解适用，也对显示在个别零件文档中的注解适用。
为所有零部件使用装配体设定 选择此选项可让所有注解的显示采用装配体文档的设定，而忽略个别零件文档的设定。除此选项之外再选择显示装配体注解可显示不同组合的注解。
隐藏悬空尺寸和注解 对于零件或装配体，选择此项可隐藏：
  • 由已删除特征得出的参考工程图中的悬空尺寸和注解。
  • 由已压缩特征 得出的悬空参考尺寸
对于工程图，选择此选项可隐藏悬空 注解。

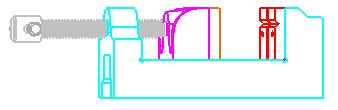

在工程图中为 HLR/HLV 使用模型颜色 选取以在 HLR/HLV 模式下查看工程图中的零件或装配体的模型颜色。该设定覆盖工具 > 选项 > 系统选项 > 颜色中的颜色。然而，任何指定的图层都将覆盖此设置。
将子视图链接到父视图配置 选定以将子视图（如投影视图）链接到父视图配置。如果链接，更改父视图配置会更改子视图。
输入注解 清除从整个装配体可只输入顶层装配体注解。

选择此选项可输入所有零部件的注解，这样做可能会影响性能。


视图生成时自动插入 选择：
  • 中心符号-孔 - 零件
  • 中心符号线 - 圆角 - 零件
  • 中心符号线 - 槽口 - 零件
  • 中心符号线 - 孔 - 装配体
  • 中心符号线 - 圆角 - 装配体
  • 中心符号线 - 槽口 - 装配体

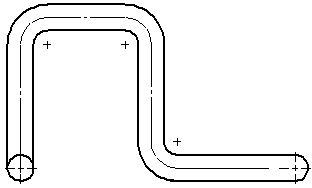

  • 中心线，将中心线添加到带平行边线的模型面。
    如果模型处于大型装配体模式，或零部件数超过大型装配体的阈值，即使选择了此选项，中心线也不会自动插入。

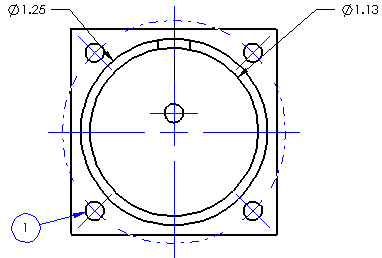

  • 零件序号，将零件序号添加到所有可见的零部件，并且在多个视图中不会重复

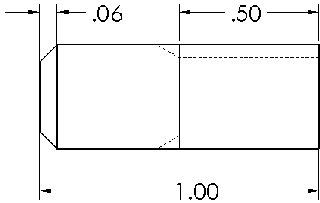

  • 为工程图标注的尺寸，将尺寸添加到模型，并且在多个视图中不会重复
    这些尺寸在零件草图中表示为 为工程图标注。
装饰螺纹线显示 选择高品质可决定装饰螺纹线应该是可见还是隐藏。例如，如果孔（非通孔）位于模型的背面而模型处于前视，则装饰螺纹线会被隐藏。可以在工程图视图 PropertyManager 的 装饰螺纹线显示下单独为每个工程图视图设定显示。
区域剖面线显示 选择在注解周围显示光环可在属于工程图视图或草图并位于区域剖面线之上的尺寸和注解周围显示出空间。

选定

清除
视图折断线 输入：
  • 缝隙，设置断裂视图中折断线之间的距离
  • 延伸，设置断裂视图中伸出模型几何体外的折断线长度
父主题： 选项
父主题： SolidWorks 基本知识
