在插入时消除复制模型尺寸。 |
插入模型尺寸时不会将复制尺寸插入到工程图中（默认）。 该选项设置并覆盖模型项目 PropertyManager 中的消除重复默认值。 |
| |
在插入时消除重复模型注释。 |
复制节点在模型节点被插入时不插入工程图中（默认）。 |
| |
默认标注所有零件/装配体尺寸以导入到工程图中。 |
将您插入到模型中的任何尺寸设置为为工程图标注。 向工程图中插入模型尺寸时将包含尺寸。
|
| |
自动缩放新工程图视图比例。 |
标准三视图会调整比例以适合图纸的大小，而不考虑所选的纸张大小。 该设置可创建奇异比例值。
|
| |
当拖动工程图视图时显示内容。 |
模型在您拖动视图时显示。 清除之后，拖动时将只显示视图边界。
|
| |
将新的局部圆形显示为圆。 |
新的局部视图轮廓显示为圆。 清除之后，将显示草图轮廓。
|
| |
选择隐藏的实体。 |
您可以选择当您将指针移到隐藏边线上时手动隐藏的（已移除）切边和边线。
|
| |
打开工程图时允许自动更新。 |
工程图视图会在工程图文档打开时自动更新。清除此选项以更快地打开工程图。 |
| |
禁用注释/尺寸推断。 |

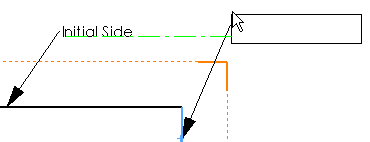

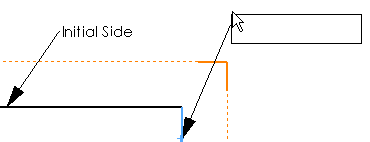

如果清除此选项，则当放置注释或尺寸时，会出现一条线来表示与其它注释或尺寸水平对齐或垂直对齐。
已清除
已选择
|
| |
在拖动时禁用注释合并。 |
在拖动到彼此时禁用两个节点合并或一注释和一尺寸的合并。 |
| |
打印不同步水印。 |
如果工程图与模型不同步，工程图打印输出会印上一个 SolidWorks 分离工程图 - 不同步打印水印。
|
| |
在工程图中显示参考几何体名称。 |
当参考几何实体被导入到工程图中时，将显示它们的名称。
|
| |
创建视图时自动隐藏零部件。 |
装配体在新工程图中不可见的任何零部件将隐藏并列示在工程图视图属性对话框的隐藏/显示零部件选项卡上。 将显示零部件，并装载所有零部件信息。 零部件名称在 FeatureManager 设计树中呈透明显示。
您可随时显示隐藏的零部件。
装配体的此下视图显示完全闭合的电池零部件。 当您选择创建视图时自动隐藏零部件时，将隐藏电池。 清除之后，电池将带虚线显示。
选定
 清除
|
| |
显示草图圆弧中心点。 |
草图圆弧中心点在工程图中针对圆弧和圆显示。
|
| |
显示草图实体点。 |
草图实体的端点以填实圆点的方式在工程图纸和工程图纸格式中显示，但不在工程图视图中显示。
|
| |
在几何体后面显示草图剖面线。 |
如果选定，模型的几何体将在剖面线上显示。
已选择
 已清除
|
| |
在图纸上几何体后面显示草图图片 |
将草图图片显示为工程图视图的背景图像。
草图图片在背景中
草图图片不在背景中
|
| |
打印断裂视图中的折断线。 |
对于断裂视图，超越零件边线的折断线会打印。 |
| |
为具有上色和草稿品质视图的工程图保存面纹数据。 |
如果清除此选项，文件大小将通过不以上色和草稿品质视图在工程图文档中保存面片化数据而减小。如有必要，数据将从模型文件中读取。在只看模式和 SolidWorks eDrawing 中，工程图视图中将无任何内容显示。对于具有高品质和其它显示类型的工程图，将不使用面片化数据，所以文件大小不能降低。 |
| |
自动以视图填充视图调色板。 |
当您单击从零件/装配体制作工程图时将在“查看调色板”中显示工程图视图。 在消除选择时，将显示模型视图 PropertyManager，以使您可以插入工程图视图。 |
| |
在添加新图纸时显示图纸格式对话。 |
在您添加新工程图图纸时显示图纸格式对话框。 |
| |
在删除或编辑（添加或更改公差、文本等...）尺寸时减少间距。 |
如果您删除尺寸或从尺寸中移除文字，则会自动重新调整尺寸之间的间距。 |
| |
重新使用已删除的辅助视图、局部视图和剖面视图中的视图字母。 |
在工程图中从删除的视图（辅助视图、局部视图、剖面视图）重新使用字母。 |
| |
在材料明细表中覆盖数量列名称。 |
对于材料明细表中的数量，使用在要使用的名称中输入的名称。 |
| |
局部视图比例。 |
为局部视图指定比例。 该比例是相对于生成局部视图的工程图视图的比例。 如果源视图比例为 2:1，且局部视图比例为 2X，则所产生的局部视图比例是 4X。
|
| |
用作修订的自定义属性。 |
为在摘要信息对话框的自定义选项卡上存储为修订值的修订表指定属性。 默认为修订。 |
| |
键盘移动增量。 |
当您使用方向键来移动工程图视图、注解、或尺寸时，指定移动的单位值。 |
