焊件 - 更改边角处理
在结构构件中，您可在组内或在相邻的组之间覆盖边角处理，还可以将圆弧实体与相邻实体合并在一起并指定焊接缝隙和剪裁阶序。
欲更改边角处理：
-
用右键单击 FeatureManager 设计树中的结构构件，然后选择编辑特征。
-
单击您想修改的边角。
-
在边角处理对话框中，处理高亮显示的组（组 1）。如果有其他组在此圆角处相聚，单击方向键可滚动到其他组。
-
仅对于圆弧，选择合并圆弧段实体将圆弧与相邻的实体合并，从而生成一个实体。清除此项可保留单独的实体。
-
选择
边角处理
：终端斜接
、终端对接1
或终端对接2
。
-
选择合并斜接剪裁实体将焊件构件实体组合，这样焊件切割清单中所产生的焊件构件实体的长度与未切割焊件构件实体的最大长度之和相等。（在您选择应用边角处理并单击终端斜接 时可供使用。）
-
选择设定边角特定缝隙以覆盖组的焊接缝隙。
-
在同一组中连接的线段之间的缝隙
中指定新焊缝。
-
设定剪裁阶序。
带有较低剪裁阶序编号的组会剪裁带有较高编号的组。如果两个组拥有相同的剪裁阶序编号，则这两个组会相互斜接，剪裁带有较低编号的组，并被带有较高编号的组剪裁。
-
单击
。
示例
|

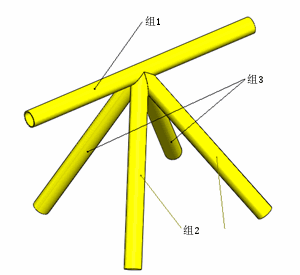

带有三个焊件组的模型。
|
|
|
|
|
|

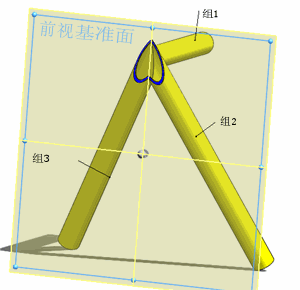

带下列剪裁阶序的剖面视图：
-
组 1 - 剪裁阶序 1
-
组 2 - 剪裁阶序 2
-
组 3 - 剪裁阶序 3
结果：
-
组 1 剪裁组 2 和组 3。
-
组 2 剪裁组 3。
|
|
|
|
|
|

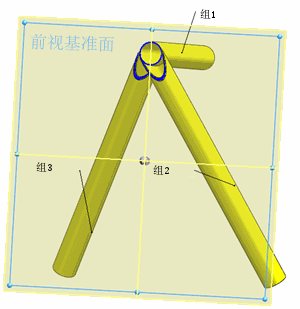

带下列剪裁阶序的剖面视图：
-
组 1 - 剪裁阶序 1
-
组 2 - 剪裁阶序 2
-
组 3 - 剪裁阶序 2
结果：
-
组 1 剪裁组 2 和组 3。
-
组 2 和组 3 相互斜接。
|
|
|
|
|
|

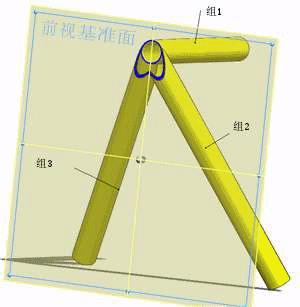

带下列剪裁阶序的剖面视图：
-
组 1 - 剪裁阶序 2
-
组 2 - 剪裁阶序 1
-
组 3 - 剪裁阶序 1
结果：
-
组 2 和组 3 剪裁组 1。
-
组 2 和组 3 相互斜接。
|
|
