钣金规格表

钣金规格表存储指定材料的属性。在生成基体法兰时，可以从 PropertyManager 访问钣金规格表。使用钣金规格表可指定：

• 规格厚度

• 允许的折弯半径

• K-因子

在生成基体法兰之后，在 FeatureManager 设计树中右键单击钣金 并选择编辑特征，即可访问钣金规格表。

使用钣金规格/折弯系数表以通过单个表指定厚度和折弯值。请参阅钣金规格/折弯系数表。

指定折弯半径值

可以使用钣金规格表指定整个零件的值。这称为默认值。但您也可以应用与钣金规格表中默认值不同的折弯半径值到特定的特征，例如边线法兰。

控制折弯半径值

• 如果选择使用默认半径，便可对所有顺流特征使用钣金规格表中的一个一般折弯半径值。

• 如果选择使用规格表，则使用的折弯半径值不同于钣金规格表中的默认值。

• 如果使用默认半径和使用规格表都不选择，可以键入折弯半径值。

要应用与规格表值不同的折弯半径值：

1. 生成基体法兰，并在 PropertyManager 的钣金规格下，选择使用规格表，然后选择一个表 。

2. 添加另一个钣金特征到零件。

3. 在 PropertyManager 中，清除使用默认半径，并选择使用规格表。

4. 在钣金规格表中，为折弯半径选择另一个值。

如果使用不同的钣金规格表折弯半径值来更改默认值，特征将保持其设置值而不会改变。

手动指定折弯半径值：

1. 在 PropertyManager 中，清除使用默认半径。

2. 键入折弯半径的值。

K-因子

如果 K-因子在钣金规格表中留为空白，则所有折弯系数值默认使用上次所用的值。

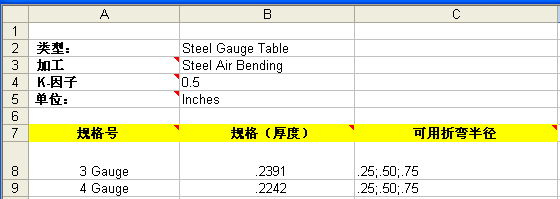

生成钣金规格表

这些表格包括在 SolidWorks 应用程序中，位于：<安装目录>\lang\<语种>Sheet Metal Gauge Tables\。

如果您生成钣金规格表，请用分号 - ;- 作为值之间的分隔符。
