使用变半径控制点

您可操纵并指定半径数值到变半径圆角顶点之间的控制点。

变半径圆角包括预览。您可在圆角 PropertyManager 中选择完全预览、部分预览、或无预览。

关于使用变半径圆角控制点的一些信息：

• 您可给每个控制点指定一半径值，或给一个或两个闭合顶点指定数值。

• 系统默认使用三个控制点，分别位于沿边线的 25%、50%、及75% 的等距离增量。

• 您可使用以下方法更改每个控制点的相对位置：

• • 在标注中更改控制点的百分比

  • 选择控制点然后将之拖动到新的位置

• 在您生成圆角时，或在您通过使用编辑特征生成圆角后，您可沿您选择进行圆角处理的边线上添加或删减控制点。添加或删减边线上的控制点可将控制点以相等的间距放在此边线上。

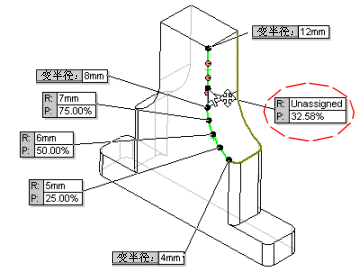

• • 添加控制点：您可选择一控制点并 Ctrl-拖动在一新位置生成一额外控制点。或者，您可从 PropertyManager 在实例数 中增加数值。通过 PropertyManager 添加新控制点会在默认位置添加点。

  • 删减控制点：您可通过右键单击然后从快捷键菜单中选择删除来移除特定控制点。或者，您可从 PropertyManager 在实例数 中递减数值。通过 PropertyManager 删除新控制点会从默认位置移除点。

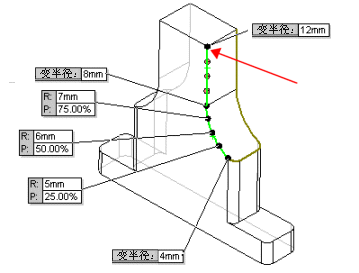

• 您可选择一个以上草图实体进行圆角处理。在圆角项目 下选择任何额外实体之前完成每个实体，方法如下：

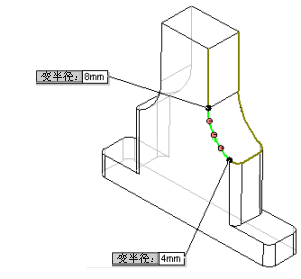

• • 先将半径运用到每个顶点

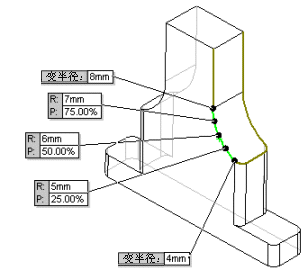

  • 将半径值运用到一个或所有控制点

  • 在您运用半径数值之前或之后更改控制点的位置

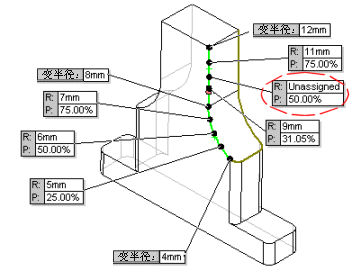

  • 如有必要，添加新的控制点
