对齐视图
对于默认为未对齐的视图，或解除了对齐关系的视图，您可以更改其对齐关系。您还可解除视图的对齐并将对齐返回到其默认值。
会自动为标准三视图、剖面视图、对齐的剖面视图、辅助视图以及投影视图生成对齐。
对齐工程图视图通过限制移动而将相关工程图视图保持彼此对齐。当您拖动视图时，虚线出现，以显示现有的对齐条件。您可添加或从任何视图删除对齐。

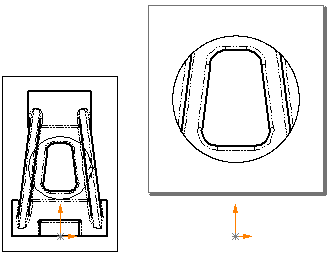

使一个工程视图与另一个视图对齐：
-
选取一个工程视图，然后单击工具、对齐工程图视图、水平对齐另一视图或竖直对齐另一视图。
-或-
用右键单击一工程图视图，选取对齐，然后选取以下选项之一：
指针变成
。
-
选择您要对齐的参考视图。

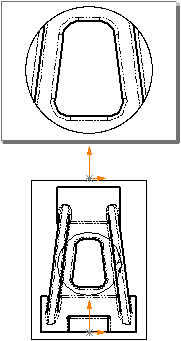

模型原点或视图的工程图视图中心沿所选的方向对齐。如果您移动参考视图，对齐关系将保持不变。
您也可使用模型边线将视图定向。
要将工程图视图与模型边线对齐：
-
在工程图中选择一条线性模型边线。
-
单击工具、对齐工程图视图、水平边线或竖直边线。
视图会旋转，直到所选的边线成为水平或竖直。
如果您以该方式旋转一个视图，从此视图投影得到的任何视图会更新以维持它们的投影关系。
有关旋转视图的其它方法，参阅旋转视图。
要断开视图的对齐关系：
对于已对齐的视图，您可以解除对齐关系并独立移动视图。用右键单击视图边界内部，然后选取对齐、解除对齐关系，或单击工具、对齐工程图视图、解除对齐关系。
要在放置视图时断开视图的对齐：
回到视图默认的对齐关系：
您可以使已经解除对齐关系的视图回到原来的对齐关系。用右键单击视图边界内部，然后选取对齐、默认对齐关系，或单击工具、对齐工程图视图、默认对齐关系。
