剖面范围

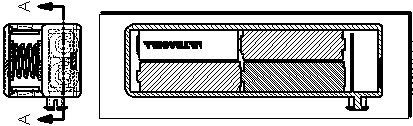

在工程图中，您可以在剖面视图对话框中指定在装配体剖面视图或断开的剖视图中不剖切哪些零部件和筋特征。剖面范围标签还出现在为剖面视图或断开的剖视图所用的工程视图属性对话框中。

要在生成了剖面视图之后访问剖面范围对话框：

1. 右键单击剖面视图，然后单击属性。

2. 在对话框中选取剖面视图选项卡。

不包括零部件/筋特征

• 在图形区域或 FeatureManager 设计树中单击不进行切除的零部件和筋特征。

• 如要从清单中移除零部件，请再次单击该零部件，或在清单中将之选取，然后按 Delete。

不剖切所有实例

如果所选零部件或筋特征在装配体中使用过不只一次，指定如何处理(例如，如果它是阵列的一员，或作为一个以上子装配体的零部件使用):

• 选择。如果您想在装配体中排除所选零部件的所有实例，选择不剖切所有实例复选框。在生成的视图中，所选零部件的所有实例都不剖切。



• 消除。如果您只想排除所选实例，消除不剖切所有实例复选框。在所生成的视图中，只有所选的实例不剖切，所有其它实例都会被剖切。

自动打剖面线

• 单击自动打剖面线在相邻切割面上交替剖面线的角度。剖面线样式在剖切装配体时轮换。

• 从装配体剖面视图或断开的剖视图生成的局部视图使用其父视图的剖面线样式。

不包括扣件

将扣件排除以不进行剖切。除结构构件之外，扣件包括从 SolidWorks Toolbox 插入的任何项目（螺母、螺栓、螺垫、等等）。您也可指定任何零部件为扣件，这样它们不会被剖切。若想预览扣件，选取显示排除的扣件。

要将某零部件指定为扣件，请打开该零部件，然后单击文件、属性。在自定义标签上的对话框中，在属性名称中选择 IsFastener，然后为数值/文字表达键入 1。

反转方向

切换剖面视图的方向。
