PropertyManager 概述

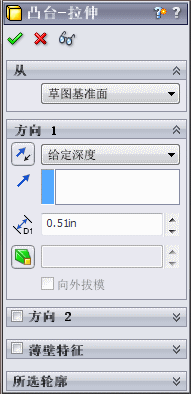

PropertyManager 出现在图形区域左侧窗格中的 PropertyManager 标签 上。它在您选择在 PropertyManager 中所定义的实体或命令时打开。您可选择它是否在工具、选项、系统选项、一般中的其它情形中打开。

• 信息 。一文字框指引您到下一步，常常列举实施下一步的各种方法。

• 组框。一组相关按钮、列表框、及选择框，带有组标题（如方向 1），并可以扩展 或折叠 。

• 选择框。在图形区域或 FeatureManager 设计树中接受选择。当处于活动时，框为粉红色。当您在选择框中选择一项目时，所选项在图形区域中高亮显示。若想从框中删除选择，用右键单击并选择删除（针对一项）或选择清除选择（针对所有项）。

弹出的 FeatureManager 设计树

竖直和水平控制

浮动和定位 PropertyManager

要浮动 PropertyManager，从定位位置拖动其标题栏。一旦浮动后，您可将 PropertyManager 拖动到 SolidWorks 窗口上或以外的任何地方。

要定位浮动的 PropertyManager 窗口，进行如下操作之一：

• 在将 PropertyManager 拖动到 SolidWorks 窗口上时，将指针移到定位图标上：


左上方定位为选项卡


在图形区域中左上方定位

左下方定位

右下方定位

• 双击浮动的 PropertyManager 窗口中的标题栏以返回到上次定位位置。
