使用 3D 草图绘制工具

草图绘制工具

3D 草图绘制

您可以在工作基准面上或在 3D 空间的任意点生成 3D 草图实体。

开始 3D 草图绘制：

单击 3D 草图 （草图工具栏），或单击插入、3D 草图在等轴测视图的前视基准面中打开一个 3D 草图。

-或-

选择一个基准面，然后单击 基准面上的 3D 草图 （草图工具栏），或单击插入、基准面上的 3D 草图在正视于视图中添加一个 3D 草图。

2D 和 3D 草图绘制之间的不同点

对于 2D 草图绘制，所有几何体都投影到您所选的要绘制草图的基准面上。侧影轮廓边线变成平面实体，因此，从某个角度上，圆角和圆柱体显示为圆弧和直线。

在以下草图中，尽管您不垂直于草图基准面来查看，您仍然可以看出模型是如何投影到草图基准面上。

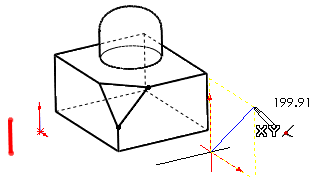

在以下草图中，红色的 3D 草图（在倒角的一条边线上所生成）是一条不平行于 2D 草图基准面的模型边线。红色的 2D 草图是 3D 草图的投影。

在 2D 草图中，您可以绘制一条平行于其他直线的线，并添加重合的端点。但是，平行和重合指的是投影边线，而不是实际边线。蓝色的 2D 草图代表这种情况。直线的端点与实际模型边线不重合，也不是其平行线。

在 3D 草图绘制中，没有这种投影。如果您添加平行关系到红色的 3D 草图中，则它在 3D 空间中平行。

在带有嵌套轮廓线的 3D 草图中，您可选择内部边界，但其轮廓不象 2D 草图那样从整个拉伸中减除。

3D 中的 2D 草图绘制

当您在 3D 中打开草图时，您可以从任意位置开始草图。这将添加一个原点。要在 3D 草图中使用 2D 草图模式，请通过添加 3D 草图基准面 激活平面。您也可以单击基准面上的 3D 草图 （草图工具栏），或单击插入、基准面上的 3D 草图在 2D 模式中开始草图绘制。这将提供一些额外的好处：

• 推断。有更多几何关系可用，带有一些约束。

• 捕捉。仅对于草图基准面中的几何体发生。例外情形包括：

• • 捕捉到通过基准面的曲线并推断草图绘制点和曲线之间的重合。

  • 当垂直于基准面查看时从基准面捕捉到点。这可确保点与基准面上的投影相重合。
