焊件 - 自定义轮廓的文件位置

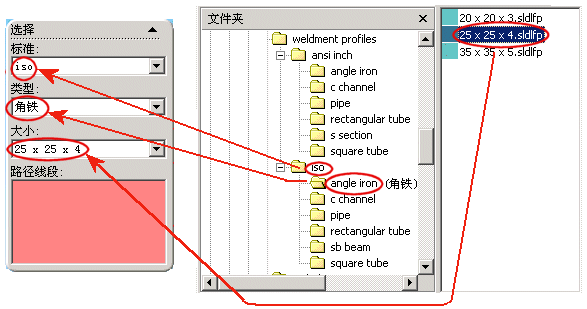

焊件轮廓的默认位置为<安装目录>\data\weldment profiles。weldment profiles (焊件轮廓)文件夹中的子文件夹结构决定出现在结构构件 PropertyManager 中的选择。PropertyManager 中的选择框及相应的 Windows 资源管理器文件夹和文件结构设定如下：

• <本营> 文件夹。包含一个或多个<标准>文件夹。在下例中，weldment profiles(焊件轮廓)为<本营>文件夹，包含两个<标准>文件夹 (ansi inch 和 iso)。在 PropertyManager 中，每个<标准>文件夹的名称在标准中作为选择出现。

• <标准>文件夹。包含一个或多个<类型>文件夹，如 angle iron(角铁)、c channel(C 槽)、pipe(管道)，等等。在 PropertyManager 中，在选择标准后，其每个<类型>子文件夹的名称在类型中出现。

• <类型>文件夹。包含一个或多个库特征零件。在 PropertyManager 中，在选择类型后，库特征零件的名称在大小中出现。

您可将您的自定义轮廓存档于 SolidWorks 所提供的文件夹结构中，或者您可生成一单独文件夹结构。

欲将自定义轮保存在现有文件夹结构中：

执行以下操作之一：

• 将一新轮廓零件添加到任何<类型>文件夹。例如，您可存储自定义轮廓零件于 square tube(方形管)文件夹中，此为 iso 文件夹的子文件夹。

  在 PropertyManager 中，当您在标准中选择 iso 及在类型中选择方形管时，您的自定义轮廓零件的名称在大小中作为选择之一出现。

• 在现有<标准>文件夹中添加一新的<类型>文件夹，然后在新<类型>文件夹中储存您的自定义轮廓零件。例如，在 iso 文件夹中生成一命名为 specials 的文件夹。然后在 specials 中储存您的自定义轮廓零件。

  在 PropertyManager 中，当您在标准中选择 iso 时， specials 在类型中作为选择之一出现。当您在类型中选择 specials 时，您的自定义轮廓零件的名称出现在大小中。

• 在 weldment profiles 文件夹中添加一新的<标准>文件夹，在<标准>文件夹中生成一<类型>文件夹，然后将您的自定义轮廓零件保存在<类型>文件夹中。例如，在 weldment profiles 文件夹中生成一命名为 My specials 的文件夹。在 My specials 文件夹中生成命名为 My pipe 和 My square tube 的文件夹。然后将您的自定义轮廓零件保存在 My pipe 和 My square tube 中。

  在 PropertyManager 中，My specials 在标准中作为选择之一出现。当您选择 My specials 时，My pipe 和 My square tube 出现在类型中。当您在选择 My pipe 或 My square tube 时，您的自定义轮廓零件的名称出现在大小中。

如果您想将您的轮廓保存在一单独位置，您可生成一单独文件夹结构，然后将之指定为焊件轮廓文件位置。

欲将自定义轮廓保存在单独位置：

1. 在资源管理器中为您的焊件轮廓生成一自定义文件夹结构。按上述生成一<本营>文件夹，一个或多个<标准>文件夹，及一个或多个<类型>文件夹。

您可随意在任何地方生成<本营>文件夹。例如，您可在<安装目录>\data （默认 weldment profiles 文件夹所在地）中将之生成，或在您的硬盘上的其它位置、在您的系统上的不同磁盘、或在网路上的不同计算机上生成。

2. 在 SolidWorks 中，单击工具、选项、系统选项、文件位置。在显示下项的文件夹中选择焊件轮廓。

   焊件轮廓的当前目录路径在文件夹下出现。

3. 单击添加并浏览到您刚生成的<本营>文件夹。

4. 单击确定。

   <本营>的目录路径添加到文件夹清单。

5. 对先前的目录路径（仍列举在文件夹中）进行以下操作之一：

6. • 保持先前的目录路径不变，然后单击确定。

     先前的目录路径及新的目录路径的文件在 PropertyManager 中作为选择出现。

     - 或 -

   • 单击先前的目录路径，单击删除，然后单击确定。

     先前的目录路径从文件夹框中删除，先前的目录路径的文件不在 PropertyManager 中作为选择出现。

您下次生成焊件结构构件时，您的自定义轮廓在结构构件 PropertyManager 中作为选择出现。
