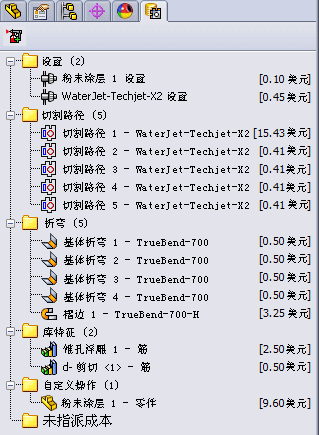

钣金 CostingManager

要显示钣金 CostingManager，在钣金零件中，单击钣金成本计算 （工具工具栏）或工具 > SolidWorks 成本计算 > 钣金成本计算。

自定义操作

生成自定义操作

能让您在钣金模板中生成额外的操作以增加成本计算。

设置

Setup 文件夹包含与制造设置相关联的成本，例如设置机器加工大批量零件。制造零件的每个操作都需要设置成本。如果设置成本位于钣金模板中，则可以通过成本计算工具进行识别。

例如，在模板中，如果您为激光切割操作指派了切割路径，则会从模板中将切割路径的设置成本添加到 Setup 文件夹。

展开 Setup 文件夹，将指针停留在设置成本 上方以查看如何计算成本。

设置成本是每个零件的成本。

切割路径

切割路径是 2D 机加工操作的工具路径，例如激光、水注或将要遵循的等离子切割。在开始作为平板配料的零件中，默认情况下需要使用 2D 机加工操作对任何通过孔、切割或外部边界几何体的切割进行切割，从而为这些特征生成切割路径。

Cut Paths 文件夹包含：

• 零件所需的切割数
• 要使用的切割方法
• 每次切割的成本

按以下方法计算每次切割的成本：

成本 = 切割长度 * 钣金模板中每单位长度的成本

展开 Cut Paths 文件夹，将指针停留在切割路径 上方以查看如何计算成本。选择一个切割路径，以高亮显示模型中的几何形状。

折弯

Bends 文件夹包含钣金零件中的所有折弯。折弯分成两类：常规折弯和褶边。文件夹中的所有折弯表明了要使用的折弯操作和每个折弯的成本。

库特征

Library Features 文件夹包含钣金零件中的所有成形工具和库特征。按照在钣金模板中所定义的每个冲程的成本来计算每个项目的成本。

将指针停留在库特征 上方以查看用于计算成本的公式。

自定义操作

Custom Operations 文件夹包含成本计算工具无法自动识别的所有操作。可以计算自定义操作成本作为与整个零件、零件重量、特定零件面、零件边线、单次冲程操作（如冲孔或折弯操作）或时间相关联的成本。

例如，如果要涂刷零件，则您可以指派成本以涂刷整个零件或零件的特定面。如果涂刷特定面，包括每个面积的成本，例如要涂刷零件的每平方英寸的美元。

您可以在钣金模板中设定自定义操作，并自动或手动应用操作。

此外，您还可以在无需编辑模板的情况下通过单击 CostingManager 中的生成自定义操作 来生成自定义操作。

文件夹中的每个项目都显示了选定的操作名称和选择类型。

将指针停留在自定义操作上方以查看用于计算成本的公式。

未指派成本

No Cost Assigned 文件夹包含以下特征：

• 成本计算工具没有识别
• 尚未在钣金模板中定义
• 拥有零成本

如果将特征成本设定为零，应将该特征移动到此文件夹。如果在 No Cost Assigned 文件夹中将成本指派给某个特征，则应将该特征移动到相应的文件夹，并以斜体显示且带有一个星号以表示覆盖。如果为其指派成本的特征不是切割路径、折弯或库特征，则应将该特征指派到 Custom Operations 文件夹。
