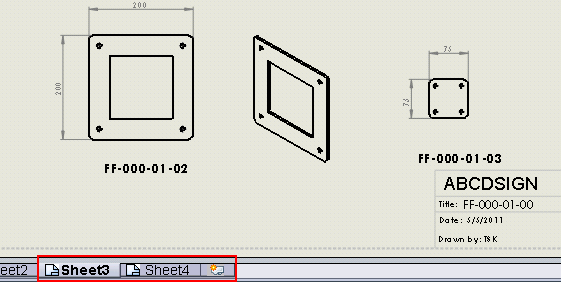

将多张工程图输出到 DXF 或 DWG 图纸空间

您可以将多张工程图的每一张输出到文件布局（纸张）空间，然后将文档另存为单个 .dxf 或.dwg 文件。


从多张工程图中：

  1. 单击文件 > 另存为。

  2. 在对话框中，对于保存类型，请选择 DXF 或 DWG。
  3. 单击选项。
  4. 在输出选项对话框中，对于多图纸工程图，请选择输出所有工程图图纸到纸张空间。

  5. 设定其它选项，然后单击确定。
  6. 在另存为对话框中，键入文件名并单击保存。
  7. 如果此时出现 SolidWorks 到 DXF/DWG 映射对话框，请指定映射选项并单击确定。
父主题： 输入/输出
