冲孔表

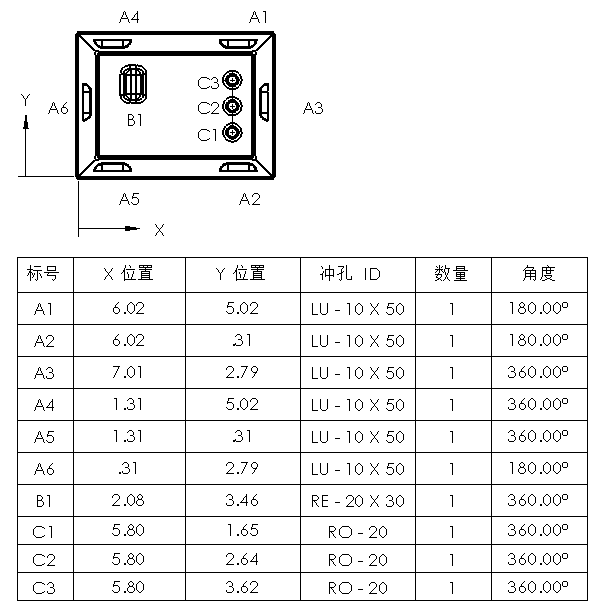

您可以在工程图中插入冲孔表。冲孔表可用于钣金零件的平板型式视图，并包含在钣金实体中所使用的成形特征和库特征。



冲孔表包括：
标记
在平板型式中添加到每个冲孔特征的注释
X 位置
从 X 轴到工具插入点的距离
Y 位置
从 Y 轴到工具插入点的距离
冲孔 ID
在零部件中所使用的成形工具或库特征的属性
数量
在平板型式中所使用的成形工具或库特征的次数
角度
X 轴和工具之间的角度

要了解如何生成冲孔 ID，请参阅生成冲孔 ID。

有关插入冲孔表的信息，请参阅插入冲孔表。
