定义线轴

“管道”和“管筒”菜单中提供了此命令。本主题描述“管道”菜单中的操作步骤。

1. 单击步路 > 管道 > 定义线轴。

   您也可以用右键单击 FeatureManager 设计树中的线路特征，然后单击定义线轴。

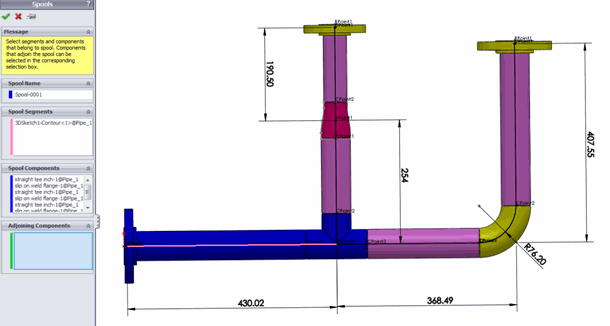

   线轴 PropertyManager 列出线轴及其零部件的名称、颜色和线条样式。

2. 在装配体中，选择构成线轴的草图实体。

   注意：线轴中的所有线段和零部件必须连续。线轴中不允许存在间隙。您每次也可以只定义一个线轴。



3. 为相邻零部件单击 PropertyManager，然后在装配体中选择线轴外部的零部件。这些零部件通常为 T 型接头和弯管，并且将在制造流程中连接到线轴。
4. 通过在 PropertyManager 中的零部件和相邻零部件之间拖放实体，添加或删除零部件。
5. 单击 。

   在步路的 FeatureManager 设计树的文件夹中，线轴已排列整齐。还会为每个线轴生成显示状态。
