裝飾螺紋線複製排列 PropertyManager

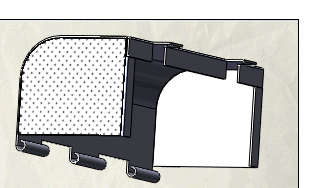

裝飾螺紋線複製排列特徵可用於裝飾性地定義與顯示鑽孔的複製排列，而非顯示完全鑲嵌花紋的實體模型。由於複製排列幾何只是裝飾性的，因此可以大幅縮減重新建置的時間。
|
您只能夠在平行的平坦面中套用裝飾螺紋線複製排列。
|
|
|
|
|
|
您可以在開啟 RealView 時，透過塗彩視圖來檢視工程圖中的裝飾螺紋線複製排列。
|
|
產生裝飾螺紋線複製排列：
-
從工作窗格中中選擇外觀、全景、及移畫印花
的標籤。
-
在外觀之方，按一下雜項、僅 RealView 外觀，然後連按兩下裝飾螺紋鑽孔複製排列，或將它拖曳至圖面中。
您需要預先選擇其他外觀的面。預先選擇對裝飾螺紋線複製排列沒有作用。
-
在 PropertyManager 中選擇填入邊界
的面。
-
在複製排列配置之下
-
選擇一種配置。
-
設定間距選項。
-
選擇邊線以確定複製排列的方向。
-
在種子類型之下：
-
選擇一個種子類型。
-
設定大小選項。
-
按一下
。
PropertyManager 選項
填入邊界
填入邊界。定義要填入複製排列的區域。選擇草圖、在面上的平坦曲線、面或共平面。如果您為邊界使用草圖，則需要選擇填入的方向。
複製排列配置
決定填入邊界中副本的配置複製排列。選擇自訂的形狀至複製排列中。複製排列副本會從種子特徵進行同軸配置。
穿孔。產生鈑金穿孔樣式複製排列的網格線。
正方形。產生正方形的複製排列。
設定這些選項：
-
副本間距
或
。設定副本中心之間的距離。
-
交錯角度
。設定副本列之間的交錯角度，從用於複製排列方向的向量開始。
-
迴圈間距 。設定副本迴圈之間的距離（使用中心點）。
-
複製排列方向
或
。設定方向參考。如果您不指定參考，系統就會使用最適當的參考（例如，所選範圍的最長直線邊線）。
種子類型
選擇種子類型以產生除料形狀。設定大小和放置選項。
