鑽孔表格 PropertyManager

指定現有鑽孔表格的屬性。

指定鑽孔表格的屬性：

1. 使用以下方法之一存取 PropertyManager：

2. 如下所述指定屬性，然後按一下確定 。

表格位置

不動的角落控制當加入新的欄或列時，表格延伸的方向。

設定不動的角落為：

左上。新的欄向右延伸，新的列從錨點之下延伸。

右上。新的欄向左延伸，新的列從錨點之下延伸。

左下。新的欄向右延伸，新的列從錨點之上延伸。

右下。新的欄向左延伸，新的列從錨點之上延伸。

附著至錨點。將表格錨點附著於指定的角落。

當您一開始產生表格時，無法使用不動的角落選項。如果表格在產生時被固定錨點，不動的角落會自動被選擇在工程圖頁上最靠近表格錨點的四分圓處。

字母/數字控制

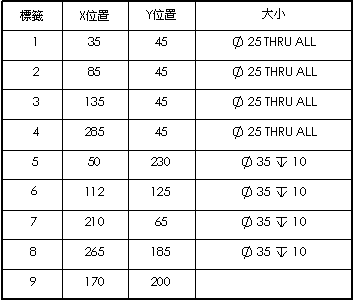

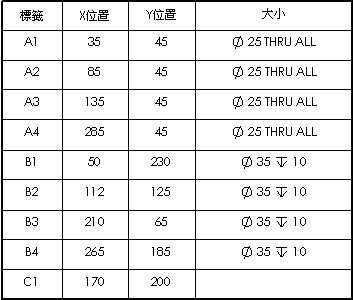

指定識別鑽孔的標籤是字母與數字 (A, B, C...) 或是數字的 (1, 2, 3...)。如果使用字母與數字，字母的前置表示一特定的鑽孔大小，數字則表示副本。使用起始於來指定開始的字母或數字。

視圖中相對應的註解隨表格變更。

配置

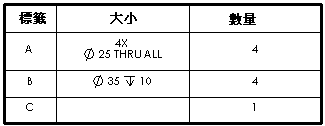

結合相同的標籤。合併鑽孔是在相同排列中的列，也可以合併有相同尺寸的鑽孔。位置值的欄位會被移除。此選項移除位置欄 X 位置及 Y 位置。

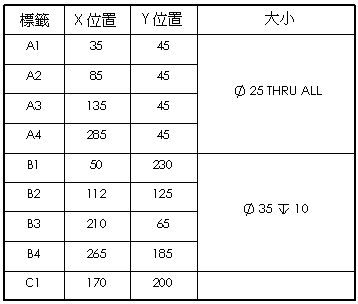

結合相同的尺寸。只有當合併相同的標籤被清除時才能使用。合併有相同鑽孔尺寸的儲存格。位置值的欄位會被保留。

顯示 ANSI 英制字母與數字鑽孔大小。顯示透過異型孔精靈工具產生的鑽孔中，與該精靈的鑽孔規格具備相同大小的鑽孔，例如 A 或 #40。

您可以選取或清除此選項來切換鑽孔表格中的大小顯示。

鑽孔位置精度

指定鑽孔位置值的有效位數。

顯示情形

選擇來隱藏任一或所有的下列項次：

• 隱藏原點指標

• 顯示鑽孔中心

• 隱藏鑽孔標籤

邊框

按一下方塊邊框 ，或網格邊框 ，然後從清單中選擇相對應的邊框厚度。

有較粗方塊及網格邊框的表格：

雙重單位尺寸

選擇雙重單位尺寸以顯示雙重單位的尺寸。

顯示單位。選擇來顯示單位。

圖層

在已命名圖層的工程圖中，選擇一個圖層。表格採用圖層的色彩。
